Casar
  • Kirgas

Tüüpiline kasutus:Elektrilised talid, kombineeritud tõsteseadned, samuti kaksik-talisüsteemid parem-ja vasakkäeliste trossidega, kus keerdumatud trossid ei ole vajalikud.



Täiteaste: 0,64.

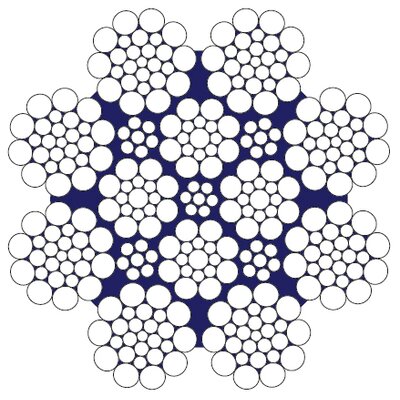

  • Trossi konstruktsioon: : Paralleelasetusega 8-keerdu tavapäraste sisekeerdude peal.
  • Pinnakate: : Kirgas (õlitatud).
  • Märkus: : Trossi konstruktsioonist tulenevalt on see tundlik keerdumise suhtes, samuti ei talu väikest pöörderaadiust.
  • Hoiatus: Ei tohi kunagi kasutada koos pööritsaga.
  • Täitefaktor: 0.64
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood Diameeter (mm) Terase ristlõike pindala (mm²) Minimaalne katkekoormus (kN)
1770 N/mm²
Minimaalne katkekoormus (kN)
1960 N/mm²
Minimaalne katkekoormus (kN)
2160 N/mm²
Kaal
kg/100m
01.B10CAL040E 4 8 11,7 13 14,3 0,7
01.B10CAL045E 4,5 10 15,1 16,7 18,4 0,09
01.B10CAL050E 5 12,3 19 21,1 23,2 0,11
01.B10CAL055E 5,5 14,8 23,6 26,1 28,8 0,13
01.B10CAL060E 6 18,2 28,5 31,5 34,7 0,16
01.B10CAL065E 6,5 22,4 34,2 37,9 41,8 0,19
01.B10CAL070E 7 24,9 38,5 42,6 47 0,21
01.B10CAL075E 7,5 28,5 44,8 49,6 54,6 0,25
01.B10CAL080E 8 33 49,6 55 60,6 0,28
01.B10CAL085E 8,5 37,1 53 58,7 64,6 0,32
01.B10CAL090E 9 41,4 65 72 79,3 0,36
01.B10CAL100E 10 50,2 78,8 87,3 92,5 0,43
01.B10CAL110E 11 63,6 96,8 107,2 117 0,55
01.B10CAL120E 12 74,9 114 126,3 137,8 0,64
01.B10CAL127E 12,7 83,1 126,4 139,9 152,6 0,71
01.B10CAL130E 13 87 132,4 146,6 159,9 0,75
01.B10CAL140E 14 100,2 152,4 168,7 184,1 0,86
01.B10CAL150E 15 116,9 177,9 197 214,9 1,01
01.B10CAL160E 16 132 200,9 222,5 242,8 1,14
01.B10CAL170E 17 148,5 226 250,3 273,1 1,28
01.B10CAL180E 18 167,9 255,4 282,8 308,5 1,44
01.B10CAL190E 19 189,8 288,9 319,9 349 1,63
01.B10CAL200E 20 208,9 317,8 352 384 1,8
01.B10CAL210E 21 232,4 353,6 391,6 427,2 2
01.B10CAL220E 22 255,3 388,5 430,2 469,4 2,2
01.B10CAL230E 23 277,3 422,1 467,4 509,9 2,39
01.B10CAL240E 24 299,4 455,7 504,7 550,6 2,58
01.B10CAL250E 25 323,5 492,4 545,3 594,9 2,78
01.B10CAL260E 26 349,3 531,7 588,8 642,4 3
01.B10CAL270E 27 377,1 573,9 635,5 693,3 3,24
01.B10CAL280E 28 405 616,3 682,5 744,6 3,48
