Üldinfo: Põrkmehhanismiga suunavahetuslülitiga ketipinguti, mida kasutatakse lühikeselülilise koormakinnitusketi pikkuse reguleerimiseks ja pingutamiseks.
Standard: EN 12195-3, konksud on varustatud sulguritega



  • Trossi konstruktsioon: Põrkmehhanismiga kruviülekanne. Konksudel on turva lukustid, korpuses lahtikeerdumist takistav lukustus
  • Materjal: Stantsitud kvaliteet-teras, kuumtöötlemisel saavutatud täiendav tugevus
  • Märgistus: Vastavalt standardile
  • Pinnakate: Värvitud.
  • Standard: EN 12195-3

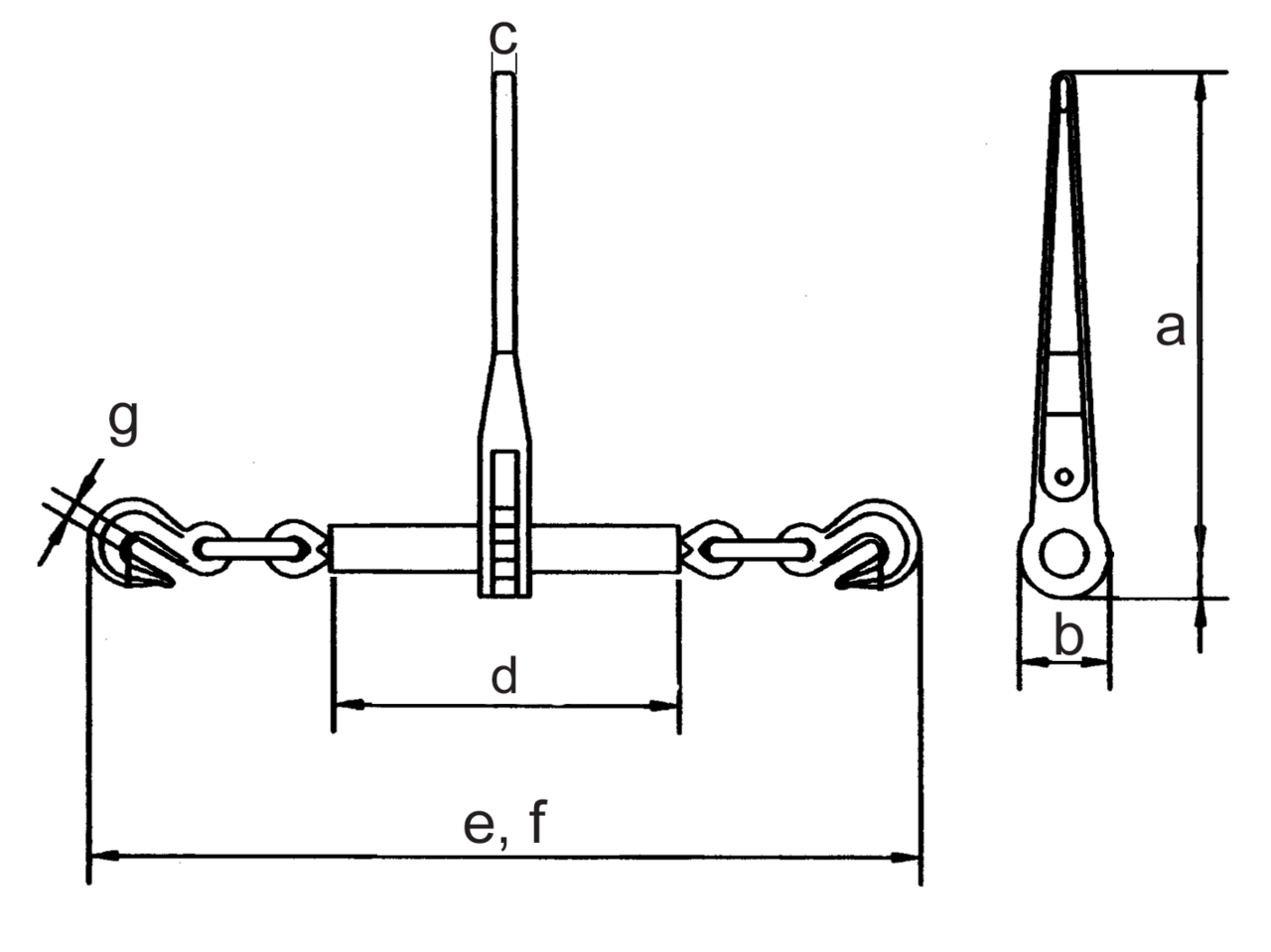

Joonis
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood LC (kN) MBL
ton
Stf (daN) Take up (mm) suurus (mm) Proof load (ton) A (mm) B (mm) C (mm) D (mm) e (mm) f (mm) g (mm) Kaal
kg
CAD
14.10PLB08L 40 8 2 000 160 8 5 355 66 16 252 780 620 10,5 4,5
14.10PLB10L 63 12,6 2 000 162 10 7,9 355 66 16 252 825 663 12 5,4
14.10PLB13L 100 21,2 2 500 150 13 12,5 355 66 16 252 925 775 15 7,7
14.10PLB16L 160 32,2 2 500 151 16 20 355 66 16 252 984 833 19 10,2
