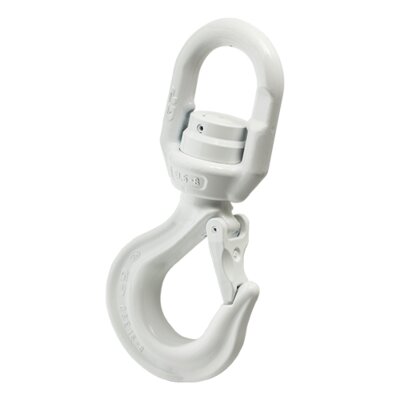

Green Pin
  • Materjal: Klass 8
  • Märgistus: Vastavalt standardile
  • Pinnakate: Värvitud
  • Standard: EN 1677-2
  • Märkus: Rull-laagritega
  • Ohutustegur: 4:1
  • Klass: 8
Kliki sobivale reale allolevas tabelis ning sisesta soovitud kogus
Tootekood Chain diameter
mm
WLL
tonn
a
mm
b
mm
c
mm
d
mm
e
mm
f
mm
g
mm
h
mm
i
mm
j
mm
Kaal
kg
CAD
11.10CSE78J 7-8 2 126 39 37 30 20 24 87 200 14 8 1 -
11.10CSE10J 10 3,2 159 47 48 33 24 29 106 250 16 11 1,9 -
11.10CSE13J 13 5,4 189 59 58 37 32 39 133 307 21 14 3,42 -
11.10CSE16J 16 8,2 216 68 73 43 40 44 165 352 25 17 6,25 -
11.10CSE20J 18-20 12,8 263 87 82 59 49 62 208 437 25 22 10,5 -

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.
