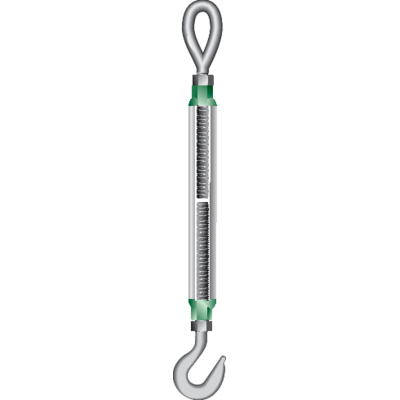

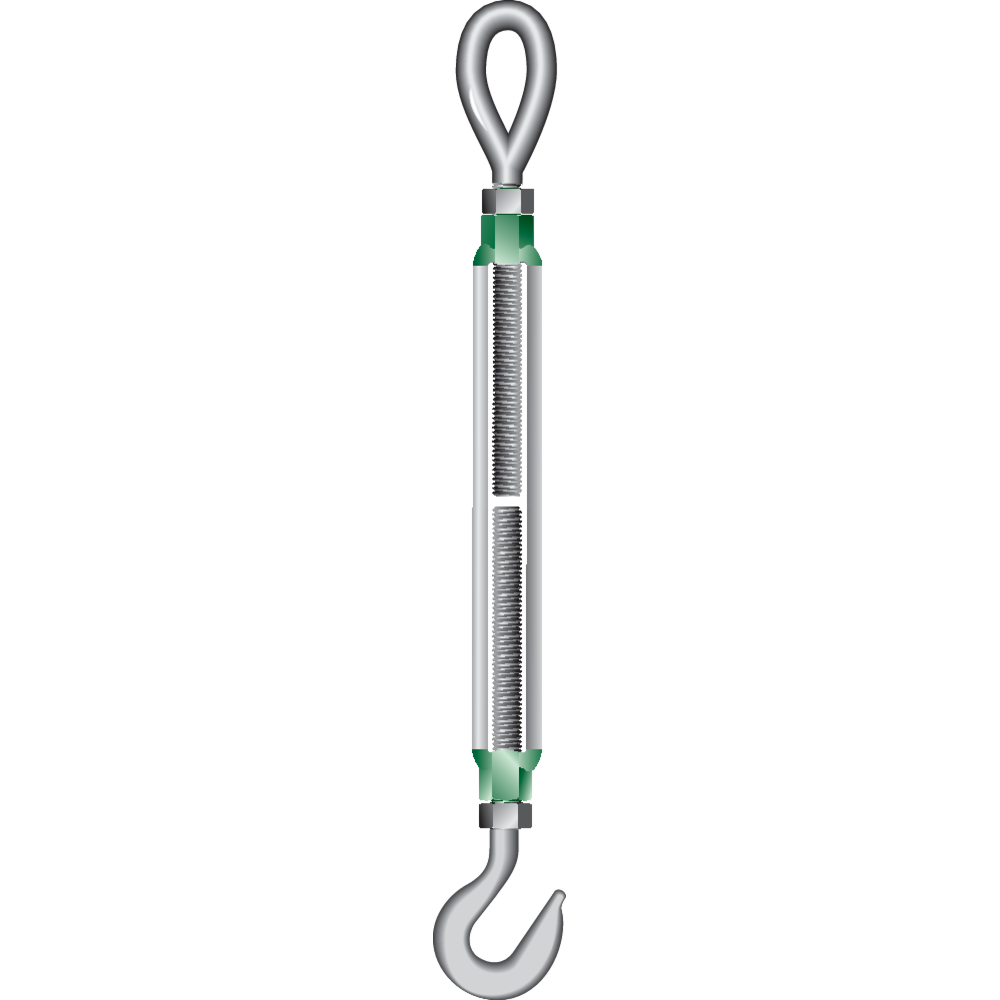

Green Pin vandipinguti silm-konks G-6314

• Material : drop forged high tensile steel SAE 1035 or 1045
• Safety factor : MBL equals 5 x WLL
• Standard : generally to ASTM F1145-92 formerly U.S. Federal Specification FF-T-791b
• Finish : hot dipped galvanized
• Certification : a works certificate, proof load test certificate and/or EC Declaration of Conformity can be supplied upon request.
  • Ohutustegur: 5 fois la C.M.U.= charge de rupture minimale
Green Pin vandipinguti silm-konks G-6314
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
WLL
tonn		 Diameter Thread a inch take up inch Length closed position b
mm		 Length open position c
mm		 thickness hook d
mm		 thickness hook e
mm		 opening hook f
mm		 diameter eye g
mm		 width inside eye h
mm		 length inside eye i
mm		 Length closed position j
mm		 Kaal
kg		 CAD
0,54 3/8 6 285 422 13 16 15 10 13 29 49 0,47
0,68 1/2 12 466 750 13 19 16 12 18 36 57 1,28
1 1/2 6 315 445 16 22 16 12 18 36 58 0,82
1 1/2 9 390 598 16 22 16 12 18 36 57 1,06
1,02 5/8 6 368 491 16 23 21 14 21 45 79 1,31
1,02 5/8 12 519 796 16 23 21 14 21 45 78 1,71
1,36 3/4 9 479 675 20 27 24 17 26 54 89 4,49
1,59 5/8 9 443 644 20 24 21 14 21 45 78 1,56
2,27 1 6 488 595 26 35 31 24 36 75 118 3,87
2,27 1 18 789 1 202 26 35 31 24 36 75 117 6
2,27 1 24 939 1 506 26 35 31 24 36 75 116 7,52
2,36 3/4 6 403 521 22 27 24 17 26 54 89 2,04
2,36 3/4 12 554 827 22 27 24 17 26 54 88 2,3
2,36 3/4 18 707 1 133 22 27 24 17 26 54 89 2,85
4,54 1 12 636 897 26 35 31 24 36 75 117 5,09

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
