Üldine: Vähemalt 25% suurem töökoormus, kui klass 8 toodetel. Iga partii on testitud koormusel, mis ületab töökoormust 2,5 korda. Karastatakse minimaalselt 400°C juures.


Sobib 3-4-haruliste kett-ja tross-troppide valmistamiseks.

  • Materjal: Termotöödeldud eriteras.
  • Märgistus: Vastavalt standardile, CE-tähisega
  • Temperatuuri vahemik: -40ºC kuni +200°C
  • Standard: EN 1677-4
  • Ohutustegur: 4:1
  • Klass: 10
Vali sobiv rida allolevast tabelist ja kliki ostukorvi ikoonile

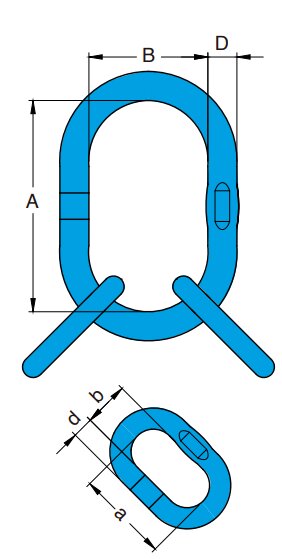

Tootekood Kood WLL
tonn
WLL β 0-45°
ton
Saab kasutada konksul DIN 15401 nr. Klass 10 ketile, 2-haaraline tropp Ø
mm
Klass 10 ketile, 4-haaraline tropp Ø
mm
Katsekoormus kN D
mm
A
mm
B
mm
d
mm
a
mm
b
mm
Kaal
kg
CAD
11.02X-0082-22 ED-22 3,55 3,55 25 6,7,8 6 87 22 340 180 13 54 25 3,2
11.02X-0082-28 ED-28 5,6 5,6 25 10 7,8 137 28 340 180 16 70 34 5,4
11.02X-0082-32 ED-32 9,5 9,5 25 13 10 233 32 340 180 19 85 40 7,4
11.02X-0082-40 ED-40 14,1 14,1 25 16 13 343 40 340 180 22 115 50 12,1
11.02X-0082-401 ED-40 21,1 21,2 25 20 16 519 40 340 180 25 140 65 14,2

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
