Ropeblock

Üldinfo: Küljelt avatav plokiratas terastrossidele tõste- või tõmbetöödel. Tabelis on toodud pöörlevale konksule rakenduv lubatud suurim koormus (WLL).
Pronksist liuglaagrid 2-4 tonnistel plokkidel ja rull-laagrid suurematel plokkidel. Määrdeniplid laagri ja pööritsa määrimiseks.

  • Materjal: Teras.
  • Märgistus: Tüüp, lubatud töökoormus (WLL) ja trossi mõõt.
  • Pinnakate: Värvitud.
  • Ohutustegur: 4:1.
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule

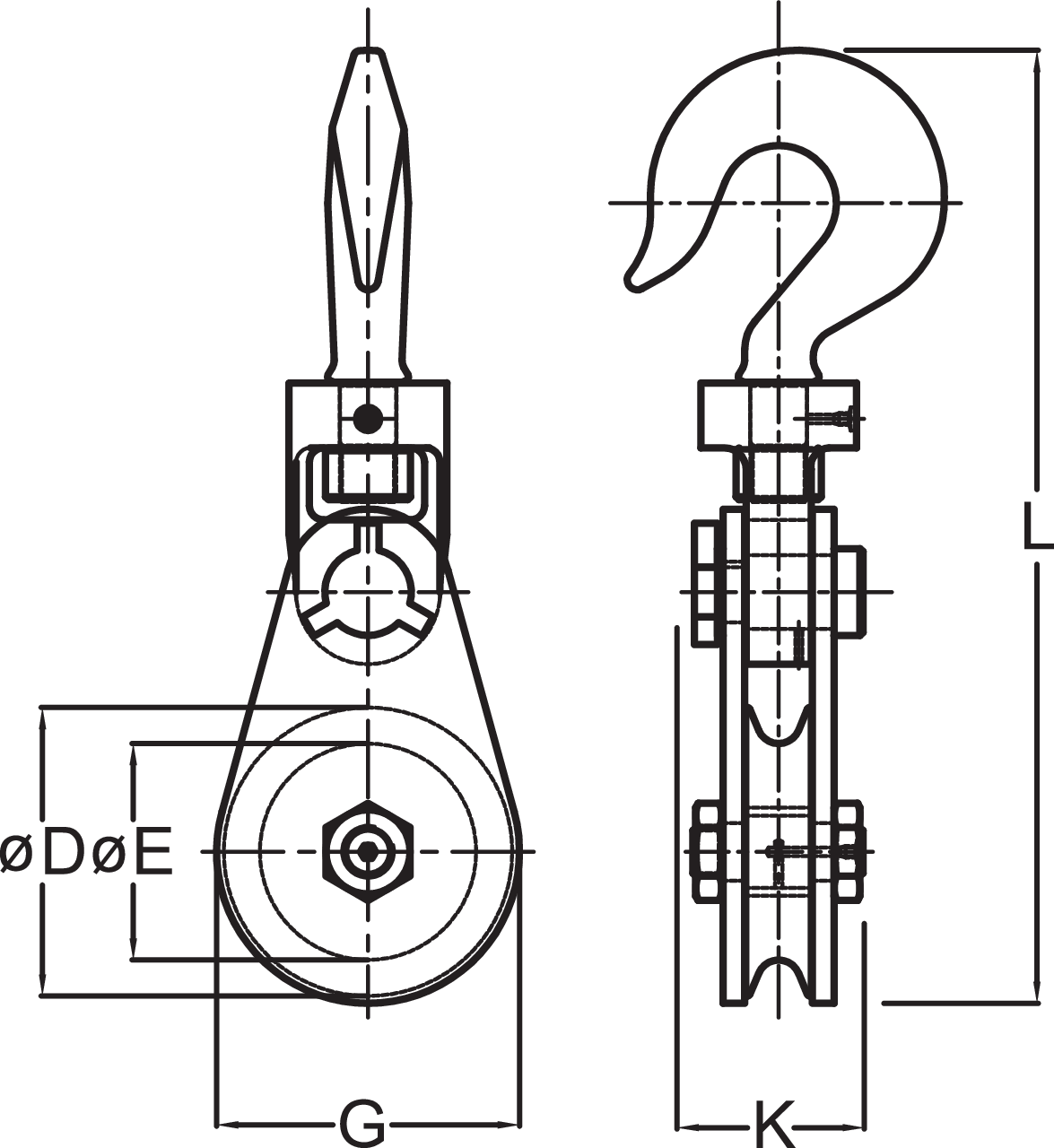

Tootekood WLL
tonn
Diameeter (mm) D
mm
E
mm
G
mm
K
mm
L
mm
Kaal
kg
CAD
16.15121030214 2 7-9 75 60 82 70 292 4
16.15121040414 4 10-12 115 90 120 70 358 6
16.15121060414 4 16-19 150 120 160 70 412 14
16.15121080814 8 19-22 200 165 210 93 549 16
16.15121101014 10 24-26 250 205 260 115 695 38
16.15121121214 12 24-26 300 255 310 133 797 56
16.15121081514 15 22-24 200 160 210 102 672 24
16.15121121514 15 24-26 300 255 310 133 797 65
16.15121142214 22 28-32 355 300 365 140 960 90
16.15121123014 30 28-30 300 245 310 193 993 125
16.15121163014 30 32-35 400 300 415 155 1 085 135
16.15121143514 35 32-35 350 280 365 193 1 028 130
16.15121245014 50 46-50 600 500 625 275 1 495 418

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.
