• Omadused: Painutatud profiilteras
  • Pinnakate: Tsingitud
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule

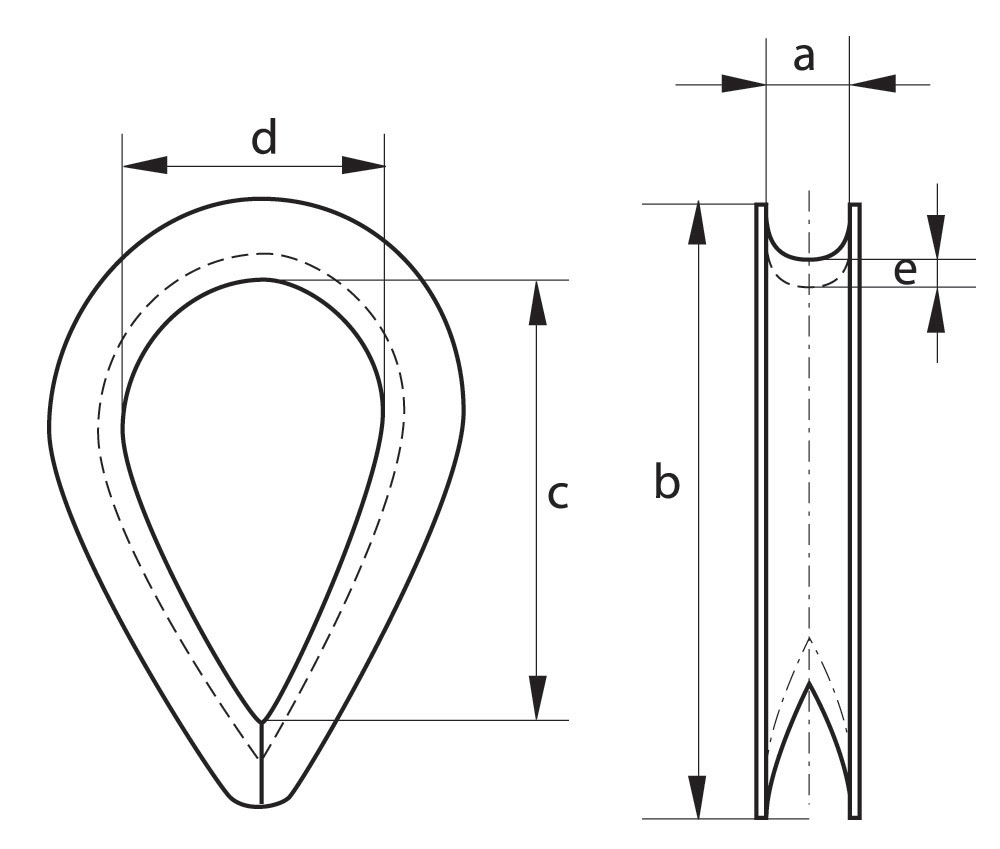

Tootekood Diameeter
mm
a
mm
b
mm
c
mm
d
mm
e
mm
f
mm
Kaal
kg/100tk
CAD
10.25B689903 2,5 - 3 3 22 19 12 1,6 6 0,6
10.25B689904 3,5 - 4 4 26 21 13 1,6 7 0,7
10.25B689905 4 - 5 5 32 23 14 1,9 8 0,9
10.25B689906 5- 6 6 38 25 16 2,4 10 1,8
10.25B689907 6 - 7 7 44 28 18 2,4 11 1,9
10.25B689908 7 - 8 8 51 32 20 2,8 12 2,7
10.25B689910 9 - 10 10 57 38 24 3,1 14 4,1
10.25B689912 11 - 12 12 64 45 28 3,3 17 6,9
10.25B689913 13 13 70 48 30 3,3 18 7,6
10.25B689914 13 - 14 14 76 51 32 3,7 19 9,2
10.25B689916 15 - 16 16 83 58 36 3,8 22 16,4
10.25B689917 16 - 17 17 89 61 38 4,7 25 19
10.25B689918 17 - 18 18 95 64 40 4,7 26 20,3
10.25B689920 18 - 20 20 102 72 45 5,7 28 27,3
10.25B689922 20 - 22 22 114 80 50 5,7 30 28,6
10.25B689924 22 - 24 24 127 90 56 6,5 34 44,8
10.25B689926 24 - 26 26 140 99 62 6,8 36 57,7

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
