Üldist: TSHPU- haarats on järg TSHP-1 ja TSHP-1.5 haaratsitele. See on välja töötatud spetsiaalselt HP-profiifi ning sellest valmistatud konstruktsioonide käsitlemiseks.






2).

  • Märgistus: WLL, haardeulatus ja CE tähis.
  • Pinnakate: Värvitud kollaseks.
  • Märkus: Minimaalne koormus on 10% töökoormusest (WLL).
  • Ohutustegur: 5:1.
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule

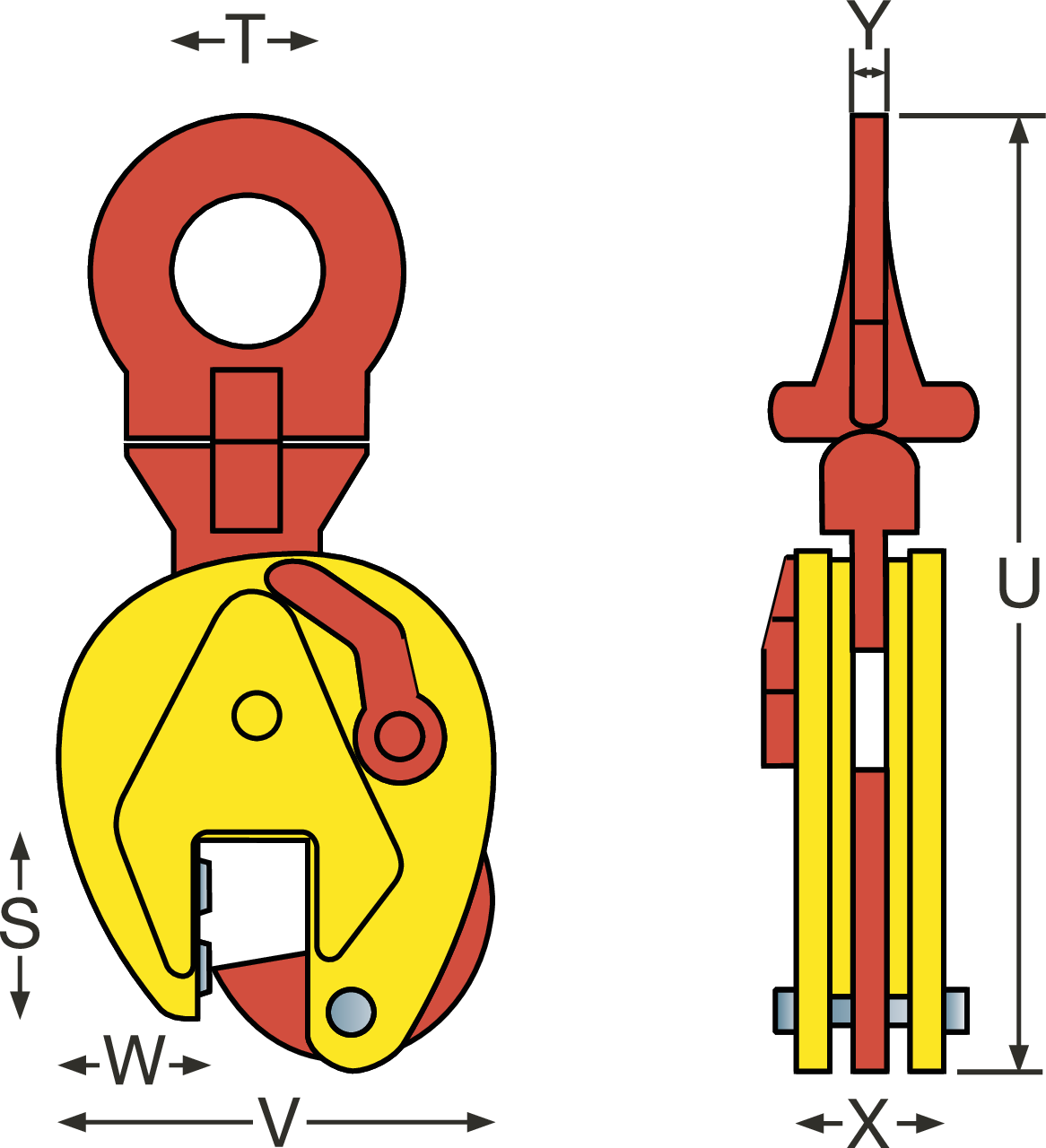

Tootekood Kood WLL
tonn
X (mm) Y (mm) Lõug S (mm) T (mm) U (mm) V (mm) W (mm) Kaal
kg
CAD
06.15TSHPU0300 3 TSHPU 3 54 16 0-35 90 70 370 185 55 15
06.15TSHPU0500 5 TSHPU 5 86 20 0-45 110 70 435 245 60 19

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
