Terrier

Üldist: Teraslehtede horisontaaltõsteks ka paigaldamiseks. Horisontaalhaaratseid kasutatakse alati paaris. Haardeulatuselt on saada ka  suurendatud ulatusega (FHS) haaratseid.






2).

  • Märgistus: Vastavalt standardile, WLL, haardeulatus, CE tähis.
  • Pinnakate: värvitud kollaseks.
  • Standard: EN 13155
  • Märkus: Minimaalne koormus on 10% töökoormusest (WLL).
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule

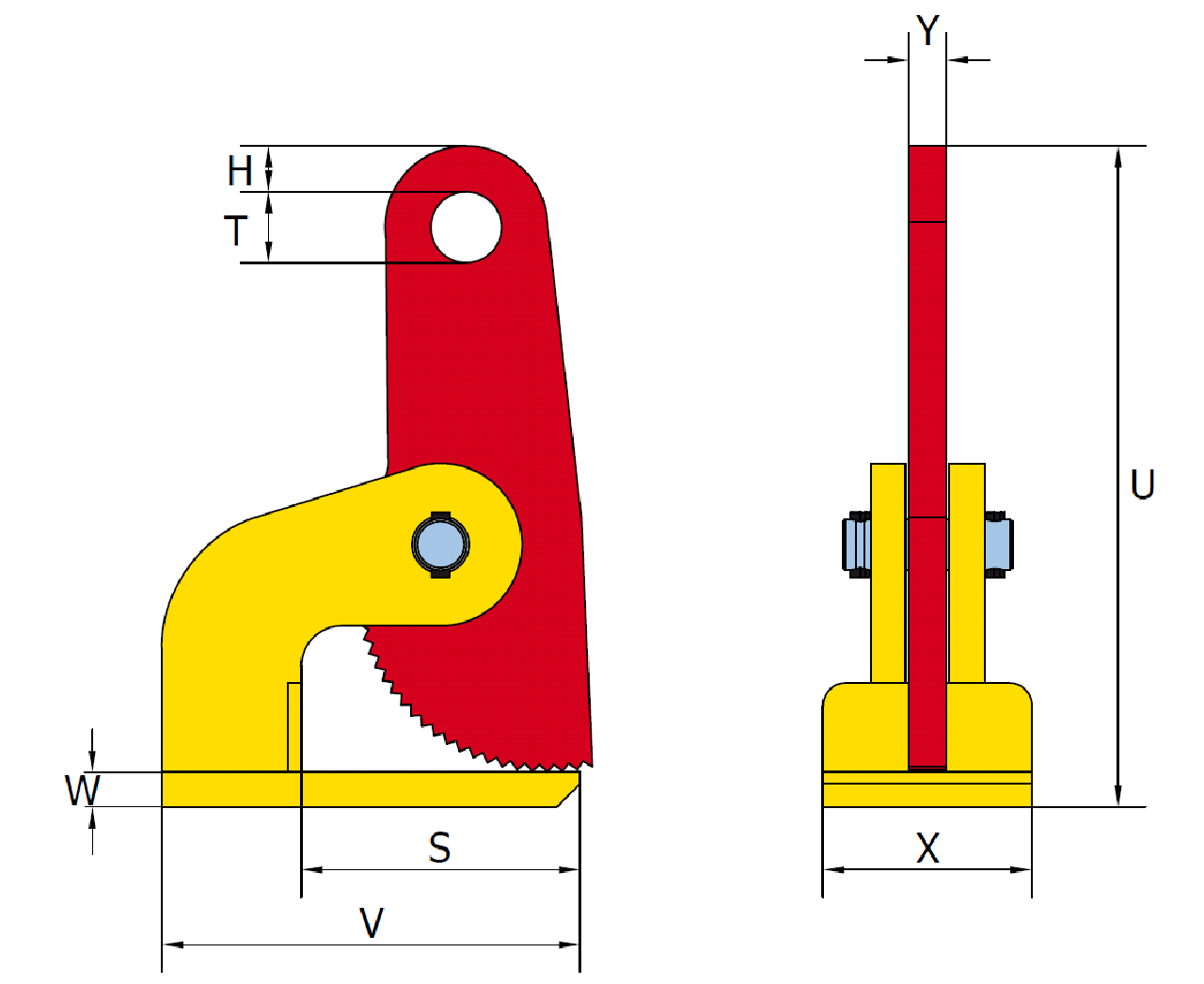

Tootekood Kood WLL ton/pair Jaw opening
mm
V (mm) S
mm
W
mm
T
mm
H
mm
X (mm) U (mm) Y
mm
Kaal
kg
CAD
16.01953100 1 FHX 1 0-35 140 99 10 25 11,5 65 188 15 2,6
16.01953200 2 FHX 2 0-60 180 118 15 30,5 19,5 90 287 16 7
16.01953300 3 FHX 3 0-60 180 118 20 30,5 19,5 90 291 16 8
16.01954200 2 FHSX 2 0-60 180 120 15 30,5 19,5 90 383 15 9,2
16.01954300 3 FHSX 3 0-100 180 120 20 30,5 19,5 90 387 15 10
16.01953400 4 FHX 4 0-60 220 145 25 30,5 19,5 105 304 20 13
16.01953600 6 FHX 6 0-60 220 145 25 30,5 19,5 110 307 20 14
16.01954400 4 FHSX 4 0-100 220 145 25 30,5 19,5 105 414 20 15
16.01954600 6 FHSX 6 0-100 220 145 25 30,5 19,5 120 414 20 16,5
16.01953012 12 FHX 12 0-60 225 135 35 30,5 19,5 120 336 30 19
16.01953010 10 FHX 10 0-60 225 135 35 30,5 19,5 120 336 30 19
16.01953800 8 FHX 8 0-60 225 135 35 30,5 19,5 120 336 30 19
16.01954800 8 FHSX 8 0-100 225 135 35 30,5 19,5 120 428 30 21
16.01954012 12 FHSX 12 0-100 225 135 35 30,5 19,5 120 428 30 22
16.01954010 10 FHSX 10 0-100 225 135 35 30,5 19,5 120 428 30 22
16.01953015 15 FHX 15 0-60 262 147 35 43 21,5 160 344 35 30
16.01953025 25 FHX 25 0-60 262 147 40 43 21,5 175 349 35 33
16.01853820 15 FHSX 15 0-150 350 240 35 45 27,5 140 665 35 53

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
