Kito

Üldine: Kito CB seeria kett-talidel on löögikindel korpus, topelt pingutusvedrud, täppistöötlusega hammasülekanded ja topelt korpus (vee ja tolmu kaitseks), mehhaaniline pidur, tõsteketi juhik ja vastupidav tõstekett. Talid on töökindlad, vastupidavad ja lihtsad kasutada. Talide tõstevõime on alates 500 kilogrammist kuni 50 tonnini.


Vartuegur: 4:1.

  • Materjal: Nikeldatud klass 10 tõstekett.
  • Märgistus: WLL, CE-tähistus ja seerianumber.
  • Pinnakate: Värvitud.
  • Ohutustegur: 4:1.
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood Kood WLL
tonn

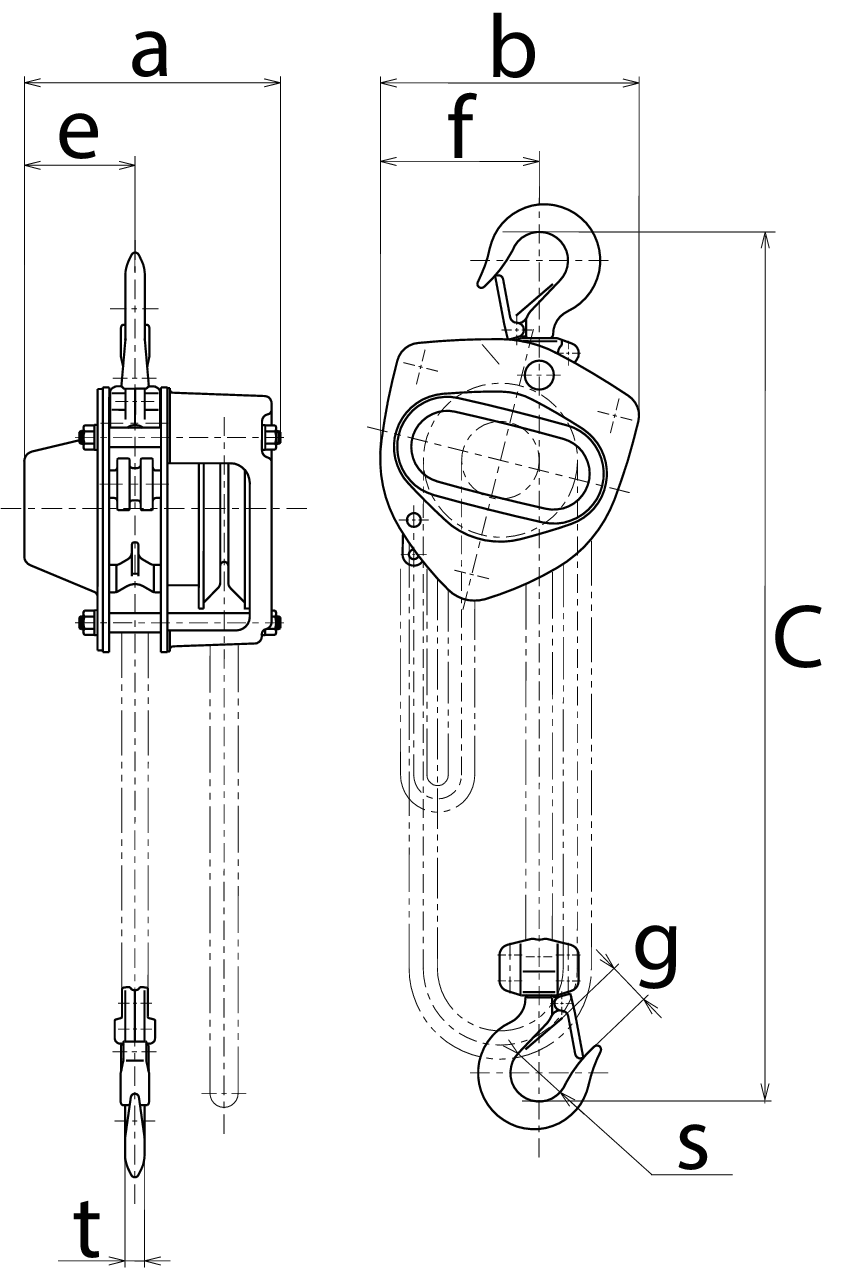

s (mm) Tõstekett Ø (mm) Keti languste arv Standard tõstekõrgus (m) Chain pull to lift full load in daN A (mm) B (mm) C (mm) e (mm) f (mm) g t (mm) Kaal
kg
CAD
16.10CB005SSH030030 CB005 0,5 35,5 5,0 x 15,1 1 3 23,5 158 161 285 69 99 27 12,1 10
16.10CB010SSH030030 CB010 1 42,5 6,3 x 19,1 1 3 28,4 162 161 295 71 99 29 16,0 11,5
16.10CB015SSH030030 CB015 1,5 47,5 7,1 x 21,2 1 3 34,3 171 182 350 78 112 34 19,5 14,5
16.10CB020SSH030030 CB020 2 50,0 8,0 x 24,2 1 3 35,3 182 202 375 87 125 36 21,8 20
16.10CB025SSH030030 CB025 2,5 53,0 9,0 x 27,2 1 3 32,3 192 233 420 91 143 40 24,3 27
16.10CB030SSH030030 CB030 3 56,0 7,1 x 21,2 2 3 35,3 171 235 510 78 162 42,5 27,2 24
16.10CB050SSH030035 CB050 5 63,0 9,0 x 27,2 2 3 33,3 192 282 600 91 194 46,5 34,5 41
16.10CB075SSH035040 CB075 7,5 85,0 9,0 x 27,2 3 3,5 34,3 192 373 770 91 253 72,5 47,5 63
16.10CB100SSH035050 CB100 10 85,0 9,0 x 27,2 4 3,5 35,3 192 438 760 111 308 72,5 47,5 83
16.10CB150SSH035045 CB150 15 100 9,0 x 27,2 6 3,5 36,3 268 492 1 020 119 337 80,0 60,0 155
16.10CB200SSH035045 CB200 20 110 9,0 x 27,2 8 3,5 35,3 x 2 374 746 1 180 187 373 81,0 67,0 235
16.10CB300SSH035045 CB300 30 125 9,0 x 27,2 10 3,5 42,1 x 2 404 746 1 300 202 373 103 85,0 310
16.10CB400SSH035045 CB400 40 140 9,0 x 27,2 14 3,5 42,1 x 2 502 760 1 480 251 380 104 95,0 480
16.10CB500SSH035045 CB500 50 155 9,0 x 27,2 16 3,5 48,0 x 2 544 796 1 560 272 398 112 106,0 640

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
