KWB




HOIATUS !  Termiliselt mitte töödelda.

  • Materjal: : Eriteras klass 10.
  • Märgistus: Vastavalt standardile, : Kood ja tugevusklass
  • Pinnakate: : Värvitud
  • Standard: EN 1677-3
  • Ohutustegur: 4:1.
  • Klass: 10
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule

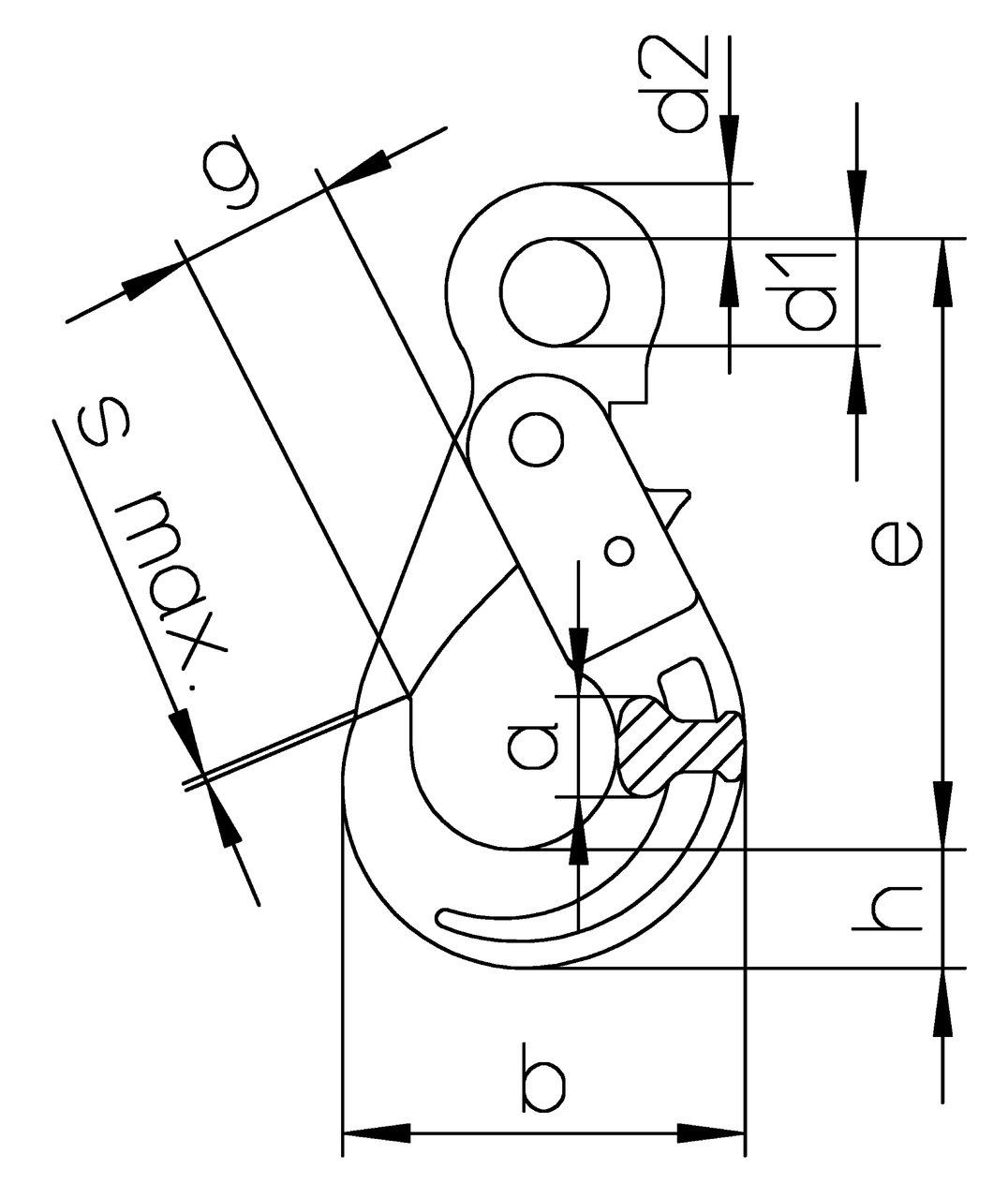

Tootekood Kood WLL
tonn
EWL A
mm
B
mm
D1
mm
D2
mm
e
mm
g
mm
h
mm
Kaal
kg
CAD
11.1666588 HSB/S-6-10 1,4 110 17 71 21 11 110 28 20 0,5
11.1666589 HSB/S-7/8-10 2,5 136 20 88 27 12 136 34 26 0,9
11.166659 HSB/S-10-10 4 169 29 107 34,5 15 169 45 30 1,5
11.1666591 HSB/S-13-10 6,7 205 35 138 40 20 205 52 40 2,7
11.1666592 HSB/S-16-10 10 251 41 168 50 27 251 60 50 5,7
11.1669964 HSB/S-19/20-10 16 290 50 194 60 30 290 70 62 7,9
11.1669965 HSB/S-22-10 19 322 52 211 70 32 322 81 65 11

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
