Üldine: Kullaagriga koormuse all 360° keeratav tõstesilm. Vastupidav tõstesilm on 180° liigutatav. Kasutatud on spetsiaalseid, 100% mõranemis-kontrolli läbinud ning korrosiooni vastu kaitstud kruvisid. Tõste piirkoormus sõltub tõstmismeetodist, tõstevahenditest, harude arvust ning tõstenurgast. Täpsed piirkoormused on näidatud tõstesilmaga kaasas olevas kasutusjuhendis.



  • Materjal: Klass 10 teras
  • Märgistus: WLL, vindi suurus ja individuaalne seerianumber.
  • Ohutustegur: 4:1.
  • Klass: 10
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood Kood WLL
tonn

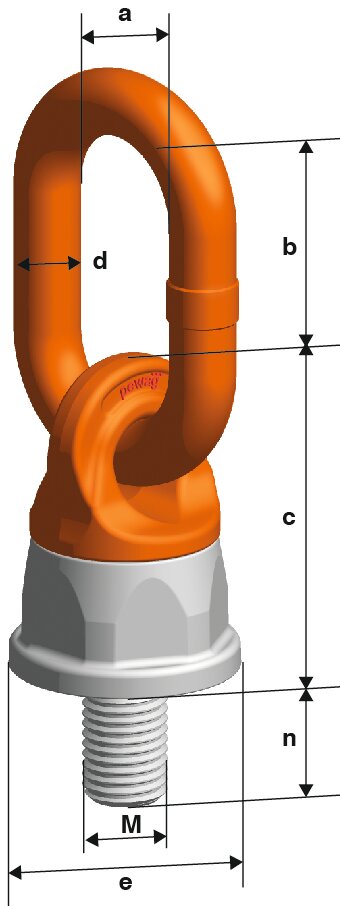

Keere n (mm) n max (mm) A (mm) B (mm) C (mm) Ø d (mm) Ø e (mm) Kaal
kg
CAD
11.4291742 PLDW M8 0,3 M8 20 100 30 38 54 13 38 0,45
11.4291743 PLDW M10 0,5 M10 20 180 30 38 54 13 38 0,45
11.4291744 PLDW M12 0,7 M12 22 200 35 48 54 13 38 0,48
11.4291745 PLDW M14 1 M14 22 200 35 48 54 13 38 0,49
11.4291746 PLDW M16 1,5 M16 33 250 35 48 54 13 38 0,51
11.4291747 PLDW M20 2,5 M20 33 250 35 55 75 16 55 1,1
11.4291748 PLDW M24 4 M24 40 300 40 66 82 17 63 1,5
11.4291749 PLDW M30 6,7 M30 40 300 50 70 92 23 72 2,6
11.4291750 PLDW M36 8 M36 55 300 50 91 124 23 92 4,3
11.4291751 PLDW M42 10 M42 60 300 65 91 124 27 92 5,1
11.42321166 PLDW M45 12 M45 68 300 65 91 124 27 92 5,2
11.4291752 PLDW M48 12,5 M48 68 300 65 116 124 27 92 5,4
11.4232170 PLDW M56 24 M56 84 300 70 105 154 33 110 10,2
11.4232173 PLDW M64 25 M64 96 300 70 105 154 33 110 11
11.4274701 PLDW M72 40 M72 110 500 90 130 213 45 170 29
11.4274726 PLDW M80 45 M80 120 500 90 130 213 45 170 30
11.4203627 PLDW M90 55 M90 135 500 90 130 213 45 170 32
11.4203633 PLDW M100 55 M100 150 500 90 130 213 45 170 35

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
Tõsteviis






Haarade arv


1
1
2
2
2
2
3+4
3+4
2
3+4

Tõstenurk


90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
asüm.
asüm.

Kood
Keere
Pingutusmoment
WLL












mm
Nm
ton
mm










PLDW M8
M8
10
0,6
0,3
1,2
0,6
0,4
0,3
0,6
0,4
0,3
0,3
34
PLDW M10
M10
10
1,2
0,5
2,4
1
0,7
0,5
1
0,75
0,5
0,5
34
PLDW M12
M12
15
1,8
0,7
3,6
1,4
0,95
0,7
1,4
1
0,7
0,7
34
PLDW M14
M14
25
2,4
1
4,8
2
1,4
1
2,1
1,5
1
1
34
PLDW M16
M16
30
2,8
1,5
5,6
3
2,1
1,5
3,1
2,1
1,5
1,5
34
PLDW M20
M20
80
5
2,5
10
5
3,5
2,5
5,3
3,5
2,5
2,5
75
PLDW M24
M24
150
7
4
14
8
5,5
4
8,4
6
4
4
75
PLDW M30
M30
230
10
6,7
20
12
8,4
6
12,6
9
6
6
75
PLDW M36
M36
450
12,5
8
25
16
11,2
8
16,8
12
8
8
46
PLDW M42
M42
600
16
10
32
20
14
10
21
15
10
10
95
PLDW M45
M45
600
16
12
32
24
16,9
12
25,4
18
12
12
95
PLDW M48
M48
600
16
12,5
32
25
17,5
12,5
26,2
18
12,5
12,5
50
PLDW M56
M56
800
28
24
56
48
33,9
24
50,9
36
24
24
60
PLDW M64
M64
800
28
25
56
50
35,3
25
53
37,5
25
25
75
PLDW M72
M72
1200
60
40
120
80
56,5
40
84,8
60
40
40
145
PLDW M80
M80
1400
60
45
120
90
63,6
45
95,4
67,5
45
45
145
