Theipa

Üldist: Tõstesilm võimaldab nimikoormust kõigis suundades. Silma pea saab vabalt liikuda külgsuunas, mis võimaldab asetada see küljele kui ei kasutata koormatuna. Tänu kuullaagri kasutamisele võtab antud tõstesilm eriti kergelt õige asendi.

  • Materjal: Silm ja pöörits eriterasest klass 10.
  • Märgistus: WLL.
  • Pinnakate: värvitud.
  • Märkus: Tõstesilm peab olema kinnitatud tasapinnale ja võimaldama koormuse vaba liikumist.
  • Ohutustegur: 4:1.
  • Klass: 10
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood Kood WLL
tonn

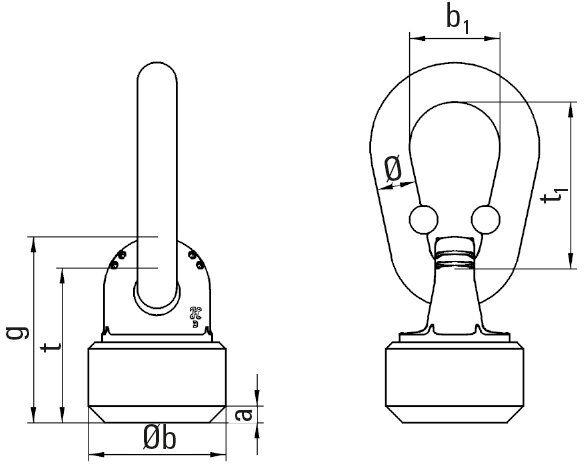

Lüli Ø x t1 x b1 A (mm) Ø b (mm) g t (mm) Kaal
kg
CAD
11.420381502000 TP-S 2,5 5 16x70x34 5,5x45° 52 68 57 0,95
11.420381504000 TP-S 4 8 18x85x45 7,0x45° 57 74 62 1,3
11.420381506000 TP-S 6,7 12 20x85x45 8,5x45° 70 95 78 2,2
11.420381510000 TP-S 10 15 23x115x60 10x45° 80 102 83 3,8
11.420381517000 TP-S 17 25 30x140x70 12x45° 100 129 106 6,66

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
Kinnituspunkti tüüp







Haarade arv

1
1
2
2
2


3+4

3+4
Tõstenurk
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
Kood

WLL









tonn







TP-S 2,5
5,0
2,5
10
5,0
3,55
2,5
5,3
3,75
TP-S 4
8,0
4,0
16
8,0
5,6
4,0
8,5
6,0
TP-S 6,7
12
6,7
24
13,4
9,5
6,7
14,0
10
TP-S 10
15
10
30
20
14
10
21,2
15
TP-S 17
25
17
50
34
23,5
17
35
25
