Üldine: 360° pööratav tõstesilm, 0°-180° tõstenurgaga.
Marerjal: Klass 10 karastatud teras


Standard: EN 1677-1

  • Märgistus: WLL, partiinumber
  • Standard: EN 1677-1
  • Ohutustegur: 4:1
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule

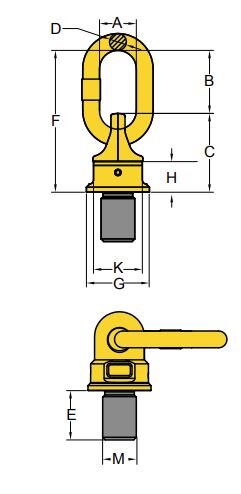

Tootekood Keere M (mm) Keere E (mm) Keere Pitch DIN13 Torque
Nm
WLL X (ton) WLL Y (ton) WLL Z t G (mm) C (mm) K (mm) F (mm) D (mm) B (mm) A (mm) Kaal
kg
CAD
11.418-271-003 M 8 12 1,25 10 - 40 0,4 0,4 0,6 35 40 30 72 8 32 29 0,2
11.418-271-004 M 10 15 1,5 10 - 40 0,6 0,6 0,9 35 40 30 72 8 32 29 0,2
11.418-271-006 M 12 18 1,75 15 - 40 0,7 0,7 1,2 40 45 36 95 10 50 35 0,3
11.418-271-013 M 16 24 2 45 - 130 1,5 1,5 2,6 46 54 41 104 13 50 38 0,5
11.418-271-020 M 20 30 2,5 100 - 170 2,5 2,5 4 62 68 55 122 13 54 38 1
11.418-271-035 M 24 36 3 190 - 280 4 4 7 78 88 70 154 19 66 40 2,2
11.418-271-060 M 30 46 3,5 270 - 600 6 6 10 90 120 80 206 22 86 50 4,5
11.418-271-067 M 30 46 3,5 270 - 600 6,7 6,7 12 90 120 80 206 22 86 50 4,5
11.418-271-080 M 36 55 4 270 - 600 10 10 15 90 120 80 206 22 86 50 4,6
11.418-271-120 M 42 64 4,5 350 - 800 13 13 17 98 122 84 235 25 110 65 5,5
11.418-271-130 M 48 73 5 350 - 800 14 16 18 98 122 84 235 25 110 65 6,1
11.418-271-140 M 52 79 5 350 - 900 20 20 25 120 150 94 270 32 120 70 10,5
11.418-271-160 M 56 85 5,5 350 - 900 20 22 28 120 150 94 270 32 120 70 10,7
11.418-271-161 M 64 95 6 500 - 1000 20 22 28 120 150 94 270 32 120 70 11,6
11.418-271-310 M 72 108 6 500 - 1200 40 40 50 170 210 145 340 45 130 90 30,6
11.418-271-350 M 80 120 6 500 - 1500 40 48 50 170 210 145 340 45 130 90 31,9
11.418-271-400 M 90 135 6 500 - 1500 40 48 50 170 210 145 340 45 130 90 33,9

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla



Tõstepunktide arv
1
2
1
2
2
2
3-4
3-4
2
3-4
Tõstenurk
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
Ebasümmeetriline Ebasümmeetriline
M 8
0,6
1,2
0.3 (0.4)
0.6 (0.8)
0,4
0,3
0,6
0,4
0,3
0,3
M 10
0,9
1,8
0.45 (0.6)
0.9 (1.2)
0,6
0,4
0,9
0,6
0,4
0,4
M 12
1,2
2,4
0.6 (0.7)
1.2 (1.5)
0,8
0,6
1,2
0,9
0,6
0,6
M 16
2,6
5,2
1.3 (1.5)
2.6 (3)
1,8
1,3
2,7
1,9
1,3
1,3
M 20
4
8
2 (2.5)
4 (5)
2,8
2
4,2
3
2
2
M 24
7
14
3.5 (4)
7 (8)
4,9
3,5
7,3
5,2
3,5
3,5
M 30
10
20
5 (6)
10 (12)
7
5
10,5
7,5
5
5
M 30
12
24
6.7 (6.7)
13.4 (13.4)
9,4
6,7
14,1
10
6,7
6,7
M 36
15
30
8 (10)
16 (20)
11.2 (14)
8 (10)
16.8 (21)
12 (15)
8 (10)
8 (10)
M 42
17
34
13 (13)
26 (26)
18.2 (18.2)
13 (13)
27.3 (27.3)
19.5 (19.5)
13 (13)
13 (13)
M 48
18
36
14 (16)
28 (32)
19.6 (22.4)
14 (16)
29.4 (33.6)
21 (24)
14 (16)
14 (16)
M 52
25
50
20 (20)
40 (40)
28 (28)
20 (20)
42 (42)
30 (30)
20 (20)
20 (20)
M 56
28
56
20 (22)
40 (44)
28 (30.8)
20 (22)
42 (46.2)
30 (33)
20 (22)
20 (22)
M 64
28
56
20 (22)
40 (44)
28 (30.8)
20 (22)
42 (46.2)
30 (33)
20 (22)
20 (22)
M 72
50
100
40 (40)
80 (80)
56 (56)
40 (40)
84 (84)
60 (60)
40 (40)
40 (40)
M 80
50
100
40 (48)
80 (96)
56 (67.2)
40 (48)
84 (100)
60 (72)
40 (48)
40 (48)
M 90
50
100
40 (48)
80 (96)
56 (67.2)
40 (48)
84 (100)
60 (72)
40 (48)
40 (48)
