Üldine: Roostevabast terasest tõstekett. Elektrakeevitatud.


  • Materjal: 1.4404 (AISI 316L).
  • Pinnakate: Kirkaks poleeritud.
  • Ohutustegur: 4:1.
  • Klass: 6

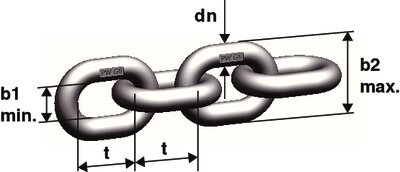

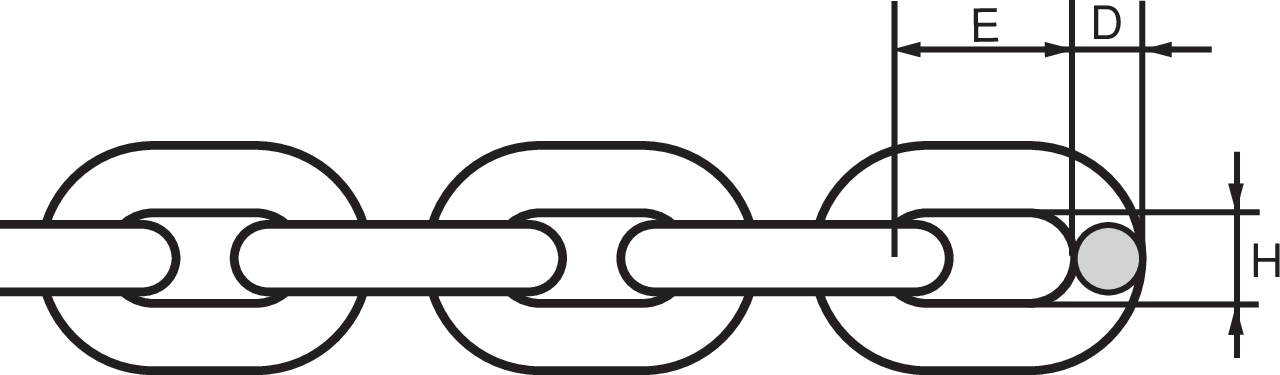

Joonis
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood Kood WLL
tonn
Minimaalne katkekoormus (kN) MBL
ton
Nominal dia. dn Välimine laius max. (mm) Inside width min. Kaal (kg/m) E (mm) H (mm) CAD
11.6337931 WOX 4-6 0,4 16 1,6 4 14,8 5,8 0,40 12 6,2
11.6338094 WOX 5-6 0,63 25 2,6 5 18,5 7,5 0,61 15 7,5
11.6338110 WOX 6-6 0,9 37,5 3,8 6 21,5 8 0,88 18 8,7
11.6338113 WOX 7-6 1,25 50 5,1 7 25,2 9,5 1,19 21 9,5
11.6338116 WOX 8-6 1,6 63 6,4 8 28,6 10,8 1,53 24 10,8
11.6339568 WOX 10-6 2,5 100 10,2 10 36,0 13,5 2,40 30 13,5
11.6339904 WOX 13-6 4,25 170 17,3 13 46,8 17,5 4,05 39 17,5
11.6340205 WOX 16-6 6,3 250 25,5 16 57,6 21,5 6,00 48 21,5
11.6383501 WOX 20-5* 8 314 32 20 72 27 9,29 60 27
11.6392200 WOX 26-4+** 12 471 48 26 93,6 35 16,20 78 35
