KWB




.

  • Materjal: : Eriteras klass 10.
  • Märgistus: : Kood ja tugevusklass.
  • Pinnakate: : Värvitud.
  • Standard: EN 1677-1
  • Hoiatus: Termiliselt mitte töödelda
  • Ohutustegur: 4:1.
  • Klass: 10
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood Kood WLL
tonn

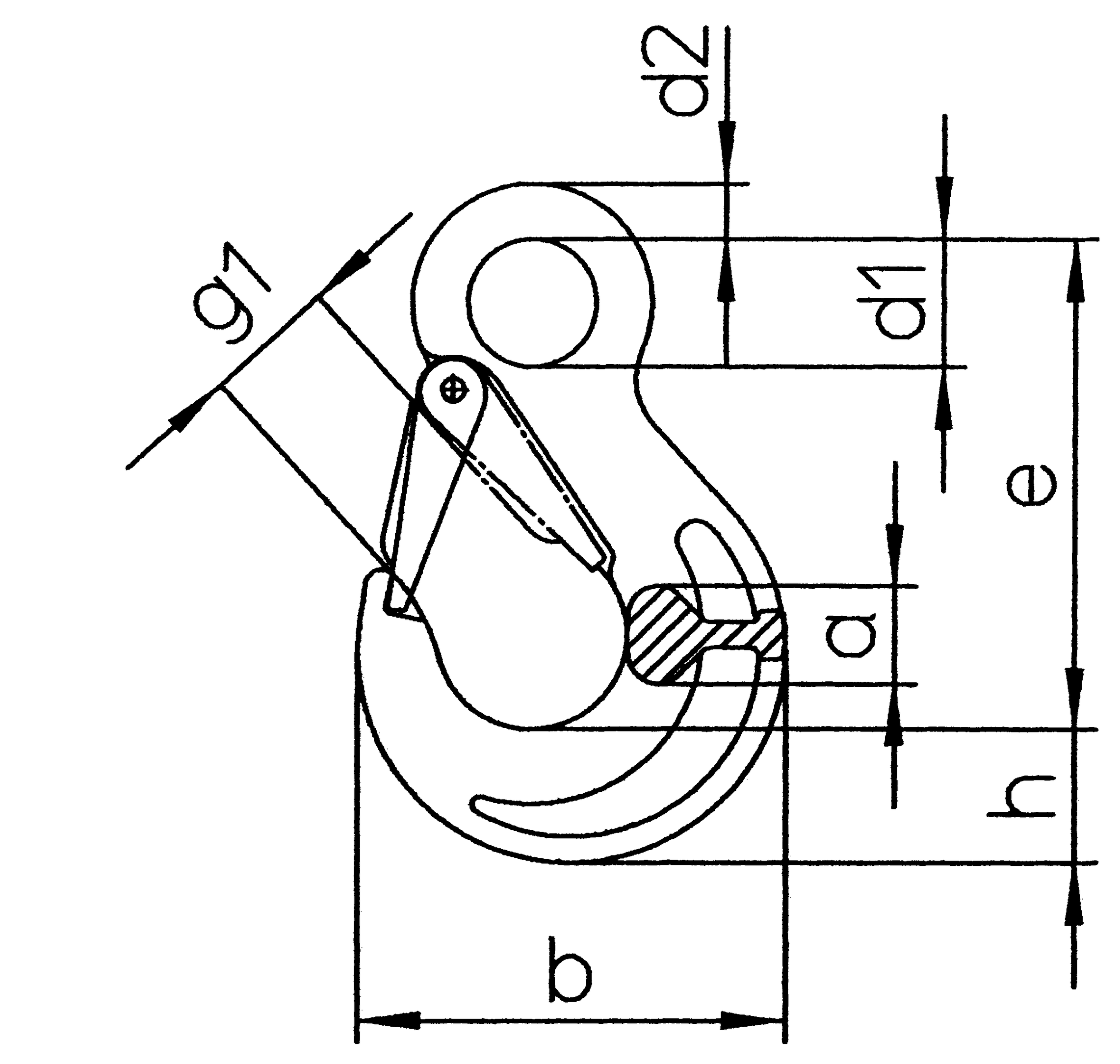

g1 (mm) A (mm) B (mm) D1 (mm) D2 (mm) e (mm) h (mm) Kaal
kg
CAD
11.1169952 HS/S-6-10 1,4 19 16,5 68 20 10 85 21 0,2
11.1169958 HS/S-7/8-10 2,5 26 19 88 25 11 106 27 0,5
11.1169953 HS/S-10-10 4 31 26 109 34 16 131 33 1,1
11.1169954 HS/S-13-10 6,7 39 33 134 43 19 164 44 2,2
11.1169955 HS/S-16-10 10 45 40 155 50 24,5 183 50 3,5
11.1169950 HS/S-19/20-10 16 53 48 178 55 27 205 55 5,8
11.1169956 HS/S-22-10 19 62 50 196 60 29 225 62 8
11.1113409 HS/S-26-10 26,5 73 60 235 70 37 259 75 13

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
