KWB



Katsekoormus: 2,5 x WLL.

  • Materjal: : Eriteras klass 10.
  • Märgistus: : Kood ja tugevusklass.
  • Pinnakate: : Värvitud.
  • Standard: EN 1677-1
  • Hoiatus:   Termiliselt mitte töödelda.
  • Ohutustegur: 4:1.
  • Klass: 10
kwb HKS S m
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood Kood WLL
tonn

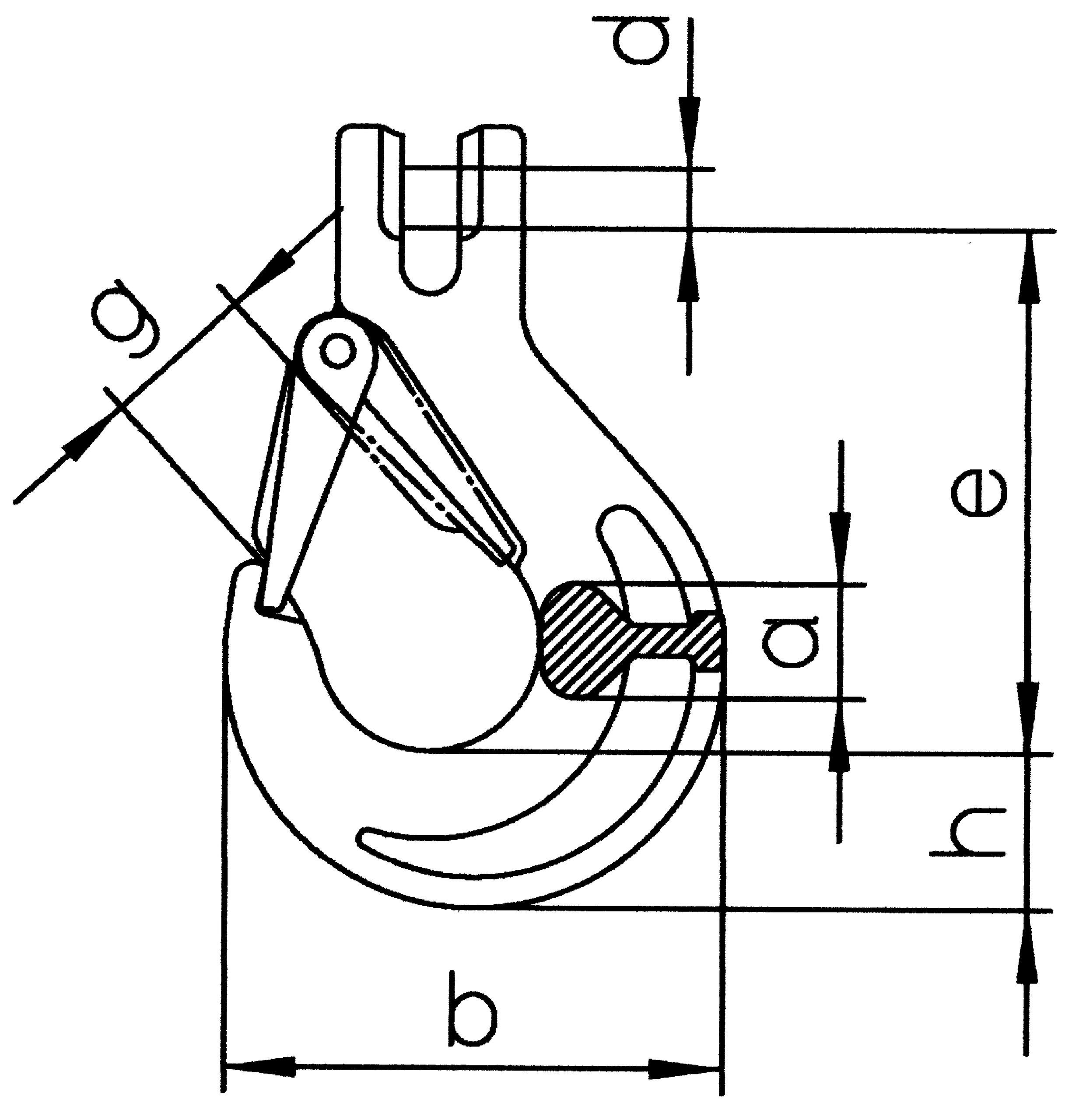

g1 (mm) For chain gr 10 Ø (mm) A (mm) B (mm) D (mm) e (mm) h (mm) Kaal
kg
CAD
11.1150416 HKS/S-6 1,4 19 6 15 66 7,4 69 20 0,2
11.1169968 HKS/S-7 1,9 26 7 19 90 9 95 28 0,6
11.1150418 HKS/S-8 2,5 27 8 19 90 10 94,5 28 0,6
11.1150419 HKS/S-10 4 31 10 25 108 12,5 109 33 1,1
11.115042 HKS/S-13 6,7 39 13 34 131 16 136 40 2
11.1150421 HKS/S-16 10 45 16 37 153 20 155 49 3,5
11.1191481 HKS/S-19/20 16 53 19-20 46 177 24 183,5 53 5
11.116997 HKS/S-22 19 62 22 50 196 27 213,5 62 12,1
