KWB



Katsekoormus: 2,5 x WLL.

  • Trossi konstruktsioon: : Pearõngas lühenditega.
  • Materjal: : Eriteras klass 10. Termiliselt mitte töödelda.
  • Märgistus: : Kood ja tugevusklass.
  • Pinnakate: : Värvitud .
  • Ohutustegur: 4:1.
  • Klass: 10
kwb GVK S4
kwb GVK S4 m
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood Kood WLL
tonn

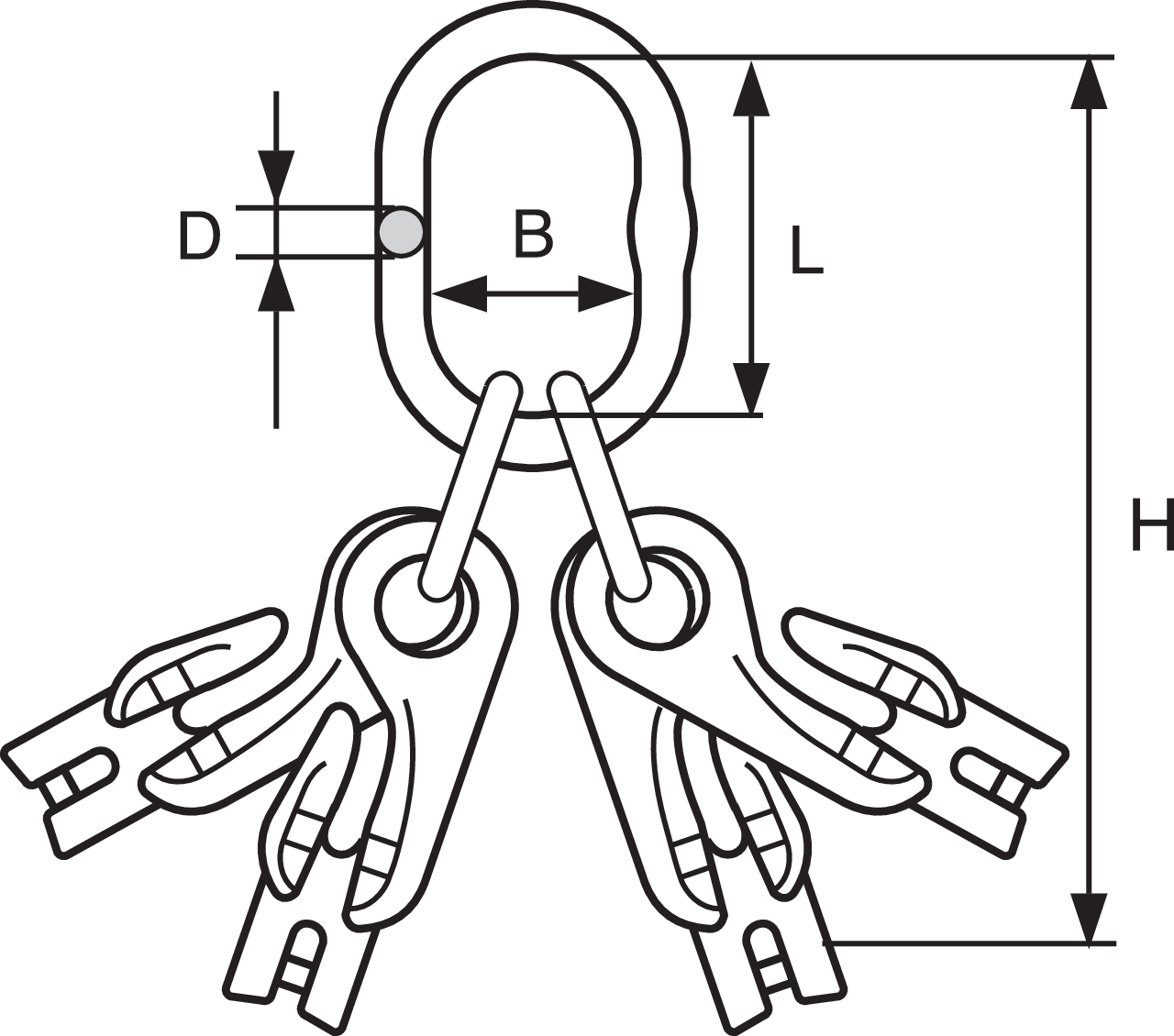

For chain gr 10 Ø (mm) WLL 45-60° (ton) B (mm) D (mm) H (mm) L (mm) Kaal
kg
CAD
11.0213826 GTVK/S4-6-10 3 6 2,12 95 19 298 160 2,6
11.0213805 GTVK/S4-7-10 4 7 2,8 110 23 352 160 4,9
11.0213830 GTVK/S4-8-10 5,3 8 3,75 105 23 362 170 4,9
11.0213820 GTVK/S4-10-10 8 10 6 110 27 434 190 9,1
11.0213822 GTVK/S4-13-10 14 13 10 130 33 548 230 17,9
11.0213824 GTVK/S4-16-10 21,2 16 15 150 38 649 275 30,5

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
