Üldinfo: Seekliga küljelt avatav plokiratas 2-8 tonni, terastrossidele 8-19mm.

Kõrge väsimuskindlusega plokirattal on määrdeniplitega määritavad pronksist liuglaagrid mis tagavad nii pikema kasutusea kui ka -mugavuse.

  • Materjal: Kõrgkvaliteetteras
  • Märgistus: Partiinumber, trossi mõõt ja WLL
  • Pinnakate: Värvitud
  • Ohutustegur: 4:1
Kliki sobivale reale allolevas tabelis ning sisesta soovitud kogus

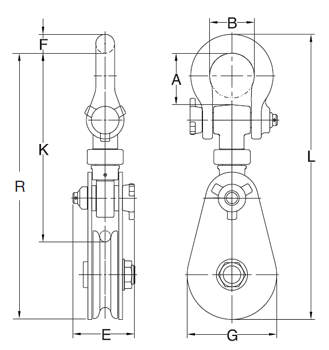

Tootekood WLL
tonn
Kuullaagri tüüp Ratta Ø (in) Trossi Ø
mm
Asendusplokk A
mm
B
mm
E
mm
F
mm
K
mm
L
mm
G
mm
R
mm
Kaal
kg
CAD
16.158-501-02 2 BB 3 8-10 8-500-02 35,5 30 - - - 227,6 75 - 2 -
16.158-501-04 4 BB 4,5 10-13 8-500-04 64 50 79 - - 355,1 107,5 - 6 -
16.158-501-08 8 BB 6 16-19 8-500-08 87,5 76 105 32 319,3 482,8 152 450,8 13 -
16.158-501-0808 8 BB 8 16-19 8-500-0808 87,5 76 - - - - 220 - 20 -

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.
