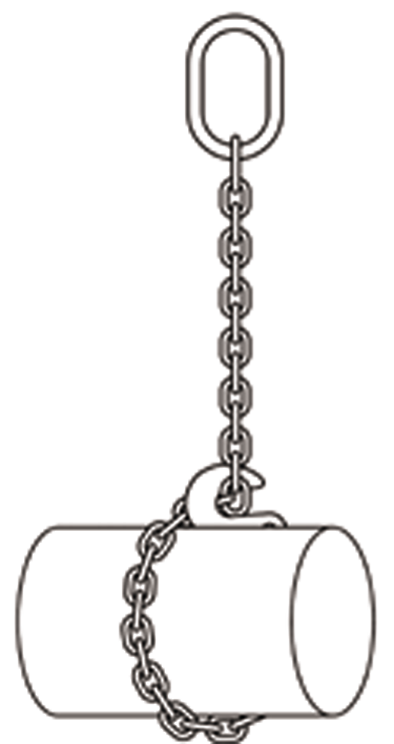

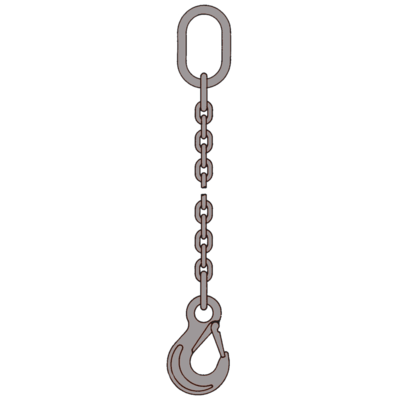

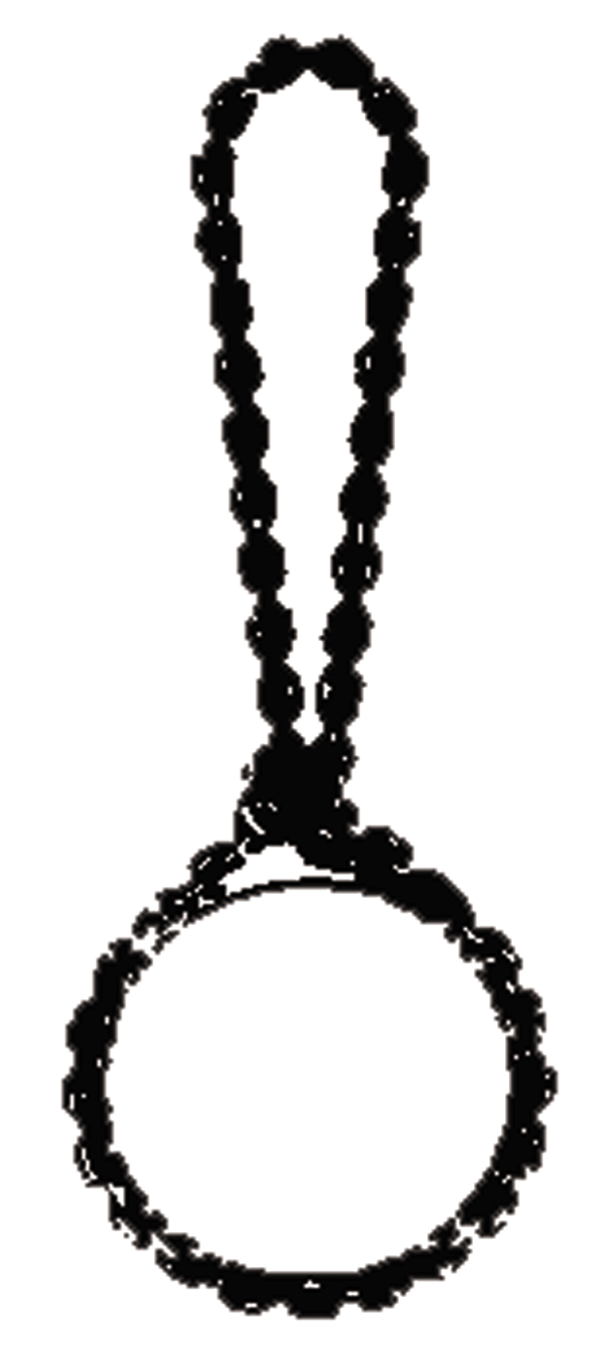

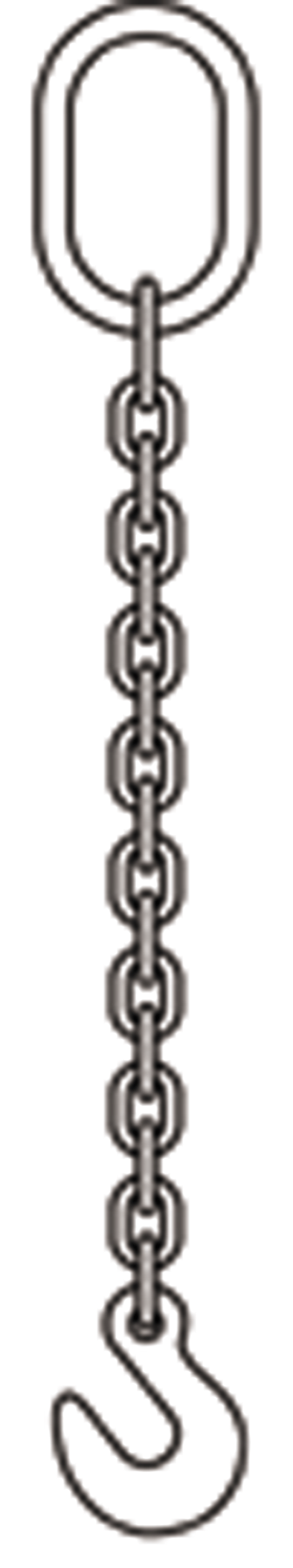

Tabelist leiate maksimaalsed lubatud töökoormused erineva läbimõõdu ja klassiga tõstekettidele. Samuti on ära toodud erinevate tõsteviiside mõju lubatud töökoormusele
Kliki "Näita tabelit" nupule ja sa näed tehniliste andmete tabelit
Tehnilised andmed
1 haru | 1 haru | 2 haru | 2 haru | 2 haru | 2 haru | 3 ja 4 haru | 3 ja 4 haru | Ringtropp | Üks kett | Üks kett | Kaks ketti | Kaks ketti | ||
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||||||
Tõstenurk ß | - | - | 0°-45° | 45°-60° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | - | 0°-45° | 45°-60° | 0°-45° | 45°-60° | |
Koormustegur | 1 | 0,8 | 1,4 | 1 | 1,12 | 0,8 | 2,1 | 1,5 | 1,8 | 1,4 | 1 | 2,1 | 1,5 | |
Keti klass | d (mm) | |||||||||||||
Grade 8 | 6 | 1,12 | 0,9 | 1,6 | 1,12 | 1,25 | 0,9 | 2,36 | 1,7 | 1,8 | 1,6 | 1,12 | 2,36 | 1,7 |
Grade 10 | 6 | 1,4 | 1,12 | 2 | 1,4 | 1,6 | 1,12 | 3 | 2,12 | 2,24 | 2 | 1,4 | 3 | 2,12 |
Grade 12 | 7 | 2,36 | 1,9 | 3,35 | 2,36 | 2,65 | 1,9 | 5 | 3,55 | 3,75 | 3,35 | 2,36 | 5 | 3,55 |
Grade 8 | 8 | 2 | 1,6 | 2,8 | 2 | 2,24 | 1,6 | 4,25 | 3 | 3,15 | 2,8 | 2 | 4,25 | 3 |
Grade 10 | 8 | 2,5 | 2 | 3,55 | 2,5 | 2,8 | 2 | 5,3 | 3,75 | 4 | 3,55 | 2,5 | 5,3 | 3,75 |
Grade 12 | 8 | 3 | 2,36 | 4,25 | 3 | 3,35 | 2,36 | 6,3 | 4,5 | 4,75 | 4,25 | 3 | 6,3 | 4,5 |
Grade 8 | 10 | 3,15 | 2,5 | 4,25 | 3,15 | 3,55 | 2,5 | 6,7 | 4,75 | 5 | 4,25 | 3,15 | 6,7 | 4,75 |
Grade 10 | 10 | 4 | 3,15 | 5,6 | 4 | 4,25 | 3,15 | 8,4 | 6 | 6,3 | 5,6 | 4 | 8 | 6 |
Grade 12 | 10 | 5 | 4 | 7,1 | 5 | 5,6 | 4 | 10,6 | 7,5 | 8 | 7,1 | 5 | 10,6 | 7,5 |
Grade 8 | 13 | 5,3 | 4,25 | 7,5 | 5,3 | 5,9 | 4,25 | 11,2 | 8 | 8,5 | 7,5 | 5,3 | 11,2 | 8 |
Grade 10 | 13 | 6,7 | 5,3 | 9,5 | 6,7 | 7,5 | 5,3 | 14 | 10 | 10,6 | 9,5 | 6,7 | 14 | 10 |
Grade 12 | 13 | 8 | 6,3 | 11,2 | 8 | 9 | 6,3 | 17 | 11,8 | 12,5 | 11,2 | 8 | 17 | 11,8 |
Grade 8 | 16 | 8 | 6,3 | 11,2 | 8 | 9 | 6,3 | 17 | 11,8 | 12,5 | 11,2 | 8 | 17 | 11,8 |
Grade 10 | 16 | 10 | 8 | 14 | 10 | 11,2 | 8 | 21,2 | 15 | 16 | 14 | 10 | 21,2 | 15 |
Grade 10 | 19 | 14 | 11,2 | 20 | 14 | 16 | 11,2 | 30 | 21,2 | 22,4 | 20 | 14 | 30 | 21,2 |
Grade 8 | 20 | 12,5 | 10 | 17,5 | 12,5 | 14 | 10 | 26,25 | 18,75 | 22,5 | 17,5 | 10 | 26,25 | 18,75 |
Grade 8 | 22 | 15 | 12 | 21,2 | 15 | 17 | 12 | 31,5 | 22,4 | 23,6 | 21,2 | 15 | 31,5 | 22,4 |
Grade 10 | 22 | 19 | 15 | 26,5 | 19 | 21,2 | 15 | 40 | 28 | 30 | 26,5 | 19 | 40 | 28 |
Grade 8 | 26 | 21,2 | 16,95 | 30 | 21,2 | 23,7 | 16,95 | 45 | 31,5 | 33,5 | 30 | 21,2 | 45 | 31,5 |
Grade 8 | 32 | 31,5 | 25,2 | 45 | 31,5 | 35,2 | 25,2 | 67 | 47,5 | 50 | 45 | 31,5 | 67 | 47,5 |
