Ropeblock

Üldinfo: Küljelt avatav plokiratas terastrossidele tõste- või tõmbetöödel. Tabelis on toodud pöörlevale seeklile rakenduv lubatud suurim koormus (WLL).
Pronksist liuglaagrid 2-4 tonnistel plokkidel ja rull-laagrid suurematel plokkidel. Määrdeniplid laagri ja pööritsa määrimiseks.

  • Materjal: Teras.
  • Märgistus: Tüüp, lubatud töökoormus (WLL) ja trossi mõõt
  • Pinnakate: Värvitud
  • Ohutustegur: 4:1.
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood WLL
tonn

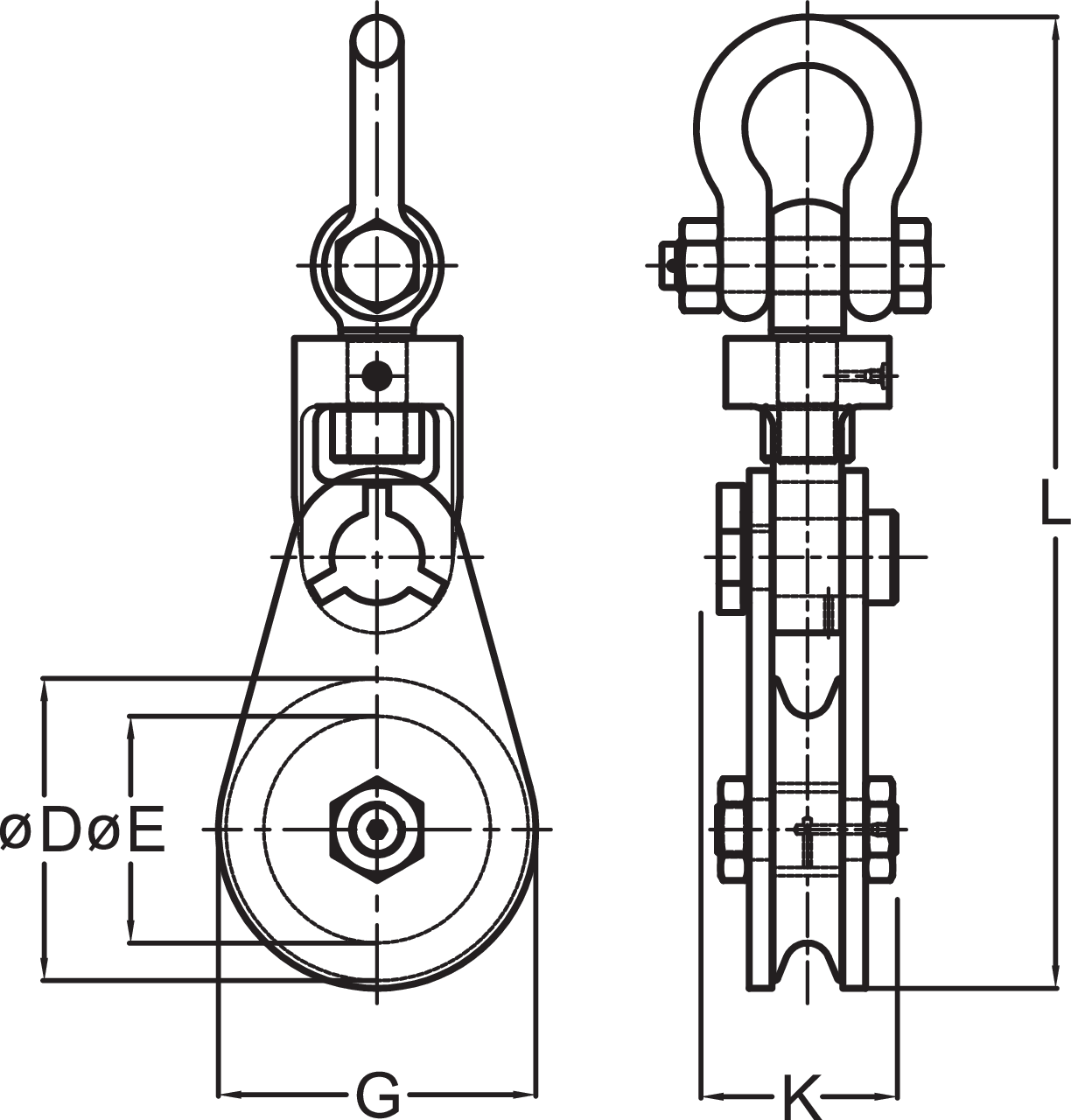

Diameeter (mm) D (mm) E (mm) G (mm) K (mm) L (mm) Kaal
kg
CAD
16.15121030215 2 7-9 75 58 82 70 290 4
16.15121040415 4 10-12 115 90 120 70 358 6
16.15121060415 4 16-19 150 120 160 70 432 14
16.15121080815 8 19-22 200 165 210 93 549 16
16.15121101015 10 24-26 250 205 260 115 695 38
16.15121121215 12 24-26 300 250 310 133 767 56
16.15121181515 15 22-24 200 165 210 102 672 24
16.15121121515 15 24-26 300 250 310 133 797 65
16.15121142215 22 28-32 355 305 365 140 960 90
16.15121123015 30 28-30 300 245 310 193 993 125
16.15121163015 30 32-35 405 350 415 155 1 121 135
16.15121143515 35 32-35 350 280 365 193 1 028 130
16.15121245015 50 46-50 600 500 625 275 1 495 418
