Üldandmed: Need plokirattad on ette nähtud normidele vastavalt kraana- ja liftitrossidele ning mujal kergemas kasutusvaldkonnas. Läbimõõdu suhe ca 20 (trossi Ø x 20 = ØE), mis vastab masinagrupi 1Bm nõuetele.

  • Trossi konstruktsioon: Külmvaltsitud terasest kerge ja stabiilne konstruktsioon. Trossi säästev ühtlaselt sile trossisoon. Varustatud kuullaagriga, millel on kahekordsed tihendid ja mida ei ole vaja määrida.
  • Materjal: Kõrge tugevusega konstruktsioonteras
  • Pinnakate: Kollane tsink või must kromaat
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule

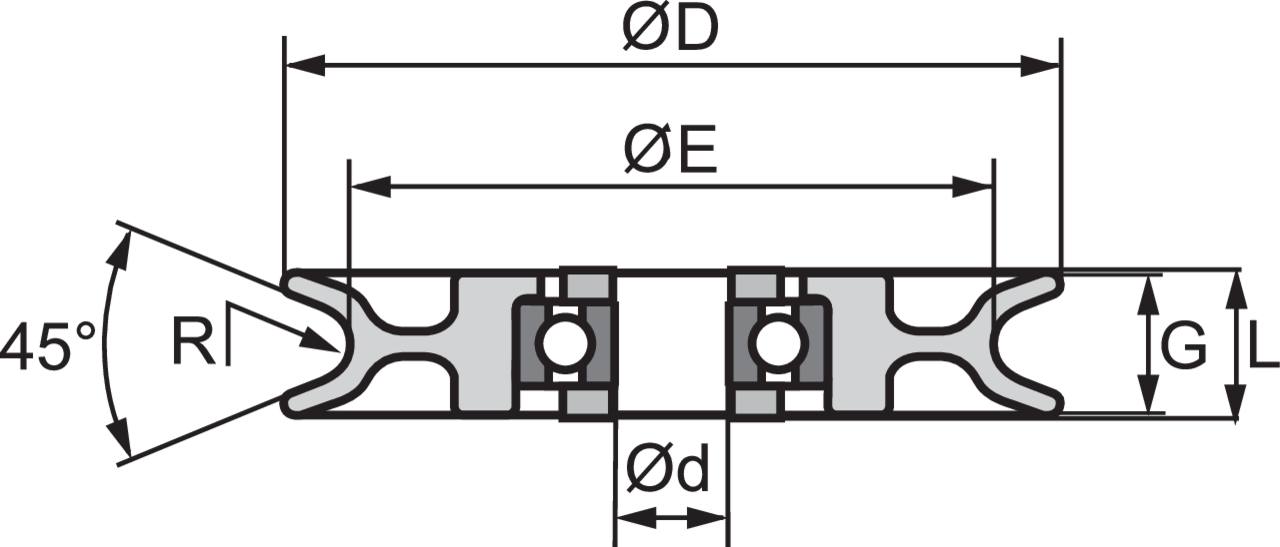

Tootekood Kood Trossi Ø (mm) Kuullaagri tüüp Maks võlli koormus D (mm) E (mm) G (mm) L (mm) R (mm) d (mm) CAD
02.307103 7 103 3 6000-2Z 200 60 48 11 12 1,7 10
02.307104 7 104 4 6201-2Z 315 80 64 13 14 2,2 12
02.307105 7 105 5 6302-2Z 550 100 80 16 17 2,8 12*
02.307106 7 106 6 6304-2Z 795 120 96 20 21 3,3 20
Muud suurused ja konstruktsioonid vastavalt tellimisele
7105 tarnitakse puksiga kasutamiseks 12mm võllil

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
