Terrier

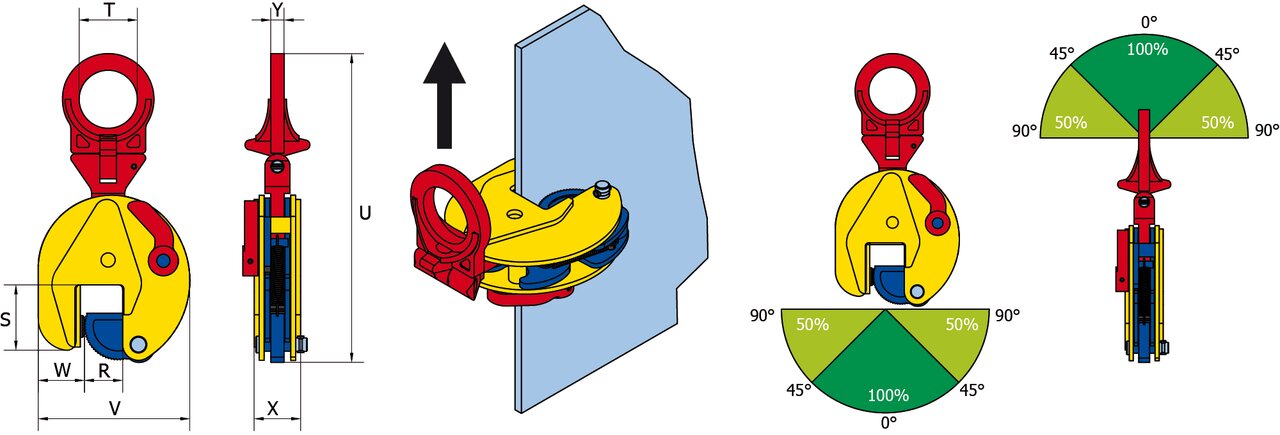

Üldist:  Teraslehtede tõstmiseks ja paigaldamiseks igast asendist (horisontaal-, vertikaal- või külgsuunast). Haarats omab liigendiga tõstepead ja turvamehhanismi, mis väldib libisemist koormamise alguses, tõstmisel ja koormuse vähenemisel.

  • Märgistus: WLL, haardeulatus ja CE märgistus.
  • Pinnakate: Värvitud kollaseks.
  • Standard: EN 13155
  • Märkus: Minimaalne koormus on 10% töökoormusest (WLL).
  • Ohutustegur: 5:1
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood Kood WLL
tonn

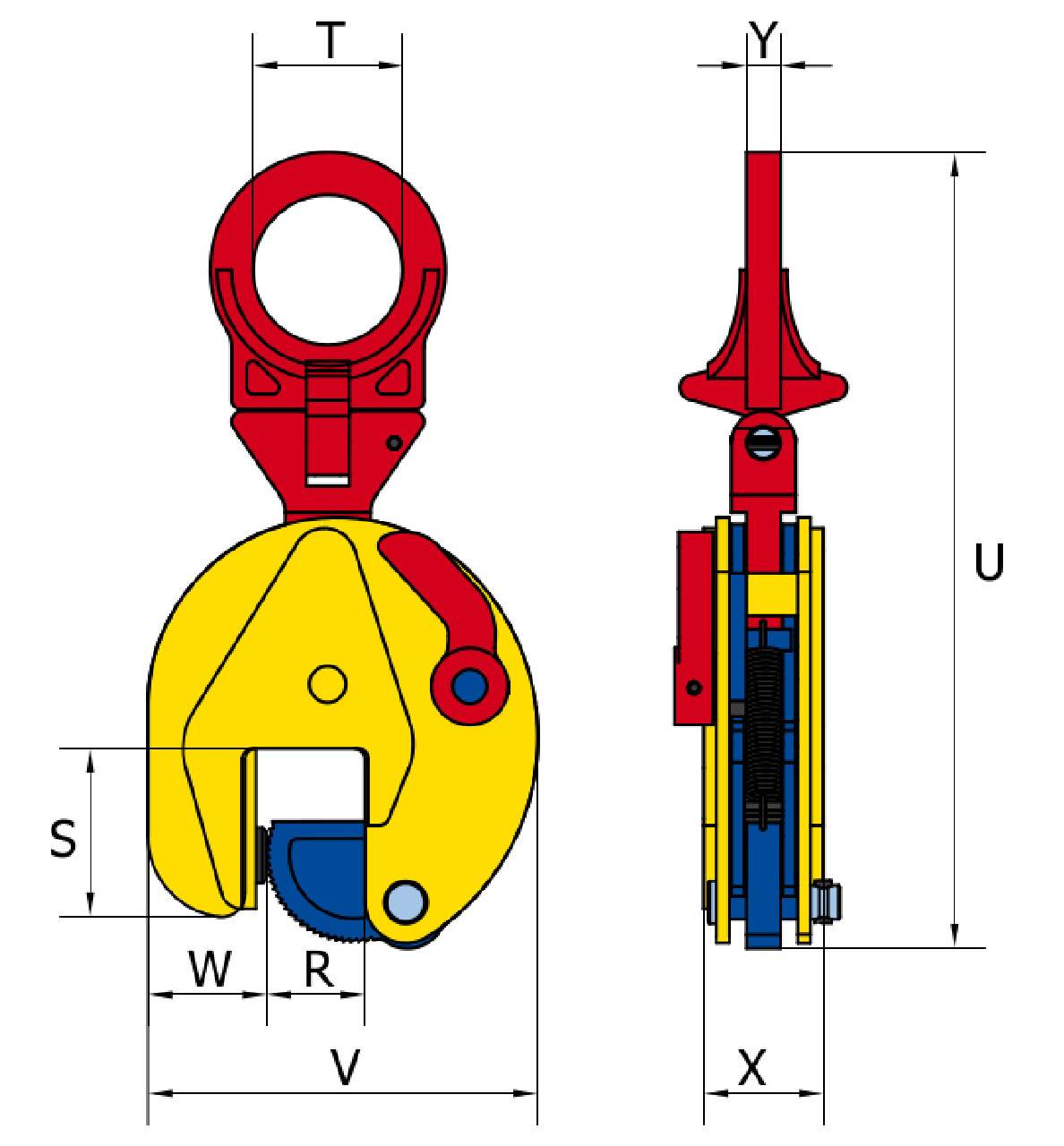

Jaw opening (mm) S (mm) T (mm) U (mm) V (mm) W (mm) X (mm) Y (mm) Kaal
kg
CAD
16.01855000 0.75 TSU 0,75 0-13 47 30 203 100 37 37 10 1,8
16.01865800 1 TSEU 1 0-25 56 50 292 141 37 47 15 3,8
16.01855601 2 TSEU* 2 0-35 78 70 372 183 56 56 16 8
16.01865331 3 TSEU* 3 0-35 78 70 372 183 56 56 16 8
16.01865441 4.5 TSU 4,5 0-25 85 70 429 203 60 77 20 16
16.01865301 4.5 TSEU 4,5 0-45 85 70 431 228 60 78 20 16,5
16.01865401 6 TSU 6 0-32 114 78 528 225 78 78 32 22
16.01856200 6 STSU 6 40-90 114 78 523 275 70 78 32 24
16.01865411 6 TSEU 6 0-50 114 78 527 259 82 78 32 24
16.01865601 7.5 TSU 7,5 0-40 111 78 567 246 76 82 32 27
16.01855400 7.5 TSEU 7,5 0-55 111 78 560 267 70 86 32 28
16.01856300 7.5 STSU 7,5 50-100 111 78 560 312 70 86 32 30
16.01855405 9 TSU 9 0-55 111 78 560 267 70 86 32 29
16.01855305 9 STSU 9 50-100 111 78 560 312 70 86 32 31
16.01865901 12 TSU 12 0-52 148 85 648 295 100 94 48 41
16.01856401 12 STSU 12 50-100 152 85 644 344 100 94 48 45
16.01955150 15 TSU 15 0-76 209 85 816 373 136 106 48 73
16.01966150 15 STSU 15 80-150 224 85 808 450 136 106 48 78
16.01955170 17 TSU 17 0-76 209 85 816 373 136 106 48 74
16.01955200 20 TSU 20 0-80 250 100 948 563 153 140 71 160
16.01966200 20 STSU 20 80-150 249 100 940 640 153 140 71 171
16.01955250 25 TSU 25 5-85 250 100 948 563 148 140 71 160
16.01966250 25 STSU 25 80-150 249 100 940 640 153 140 71 171
16.01955300 30 TSU 30 10-90 250 100 944 568 153 142 71 167
16.01966300 30 STSU 30 80-150 249 100 946 645 156 142 71 176,5

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
