Terrier

Üldist: Käesolev haarats on teraslehtede tõstmiseks ja teisaldamiseks. Samas võimaldab kardaani kujuline tõstepea vaba liikumist mitmes tasapinnas. Võimalik tellida ka suurendatud haardeulatusega varianti.






2).

  • Märgistus: Vastavalt standardile, Töökoormus (WLL), haardeulatus ja CE tähis.
  • Pinnakate: Värvitud kollaseks.
  • Standard: EN 13155
  • Märkus: Minimaalne koormus on 10% töökoormusest (WLL).
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule

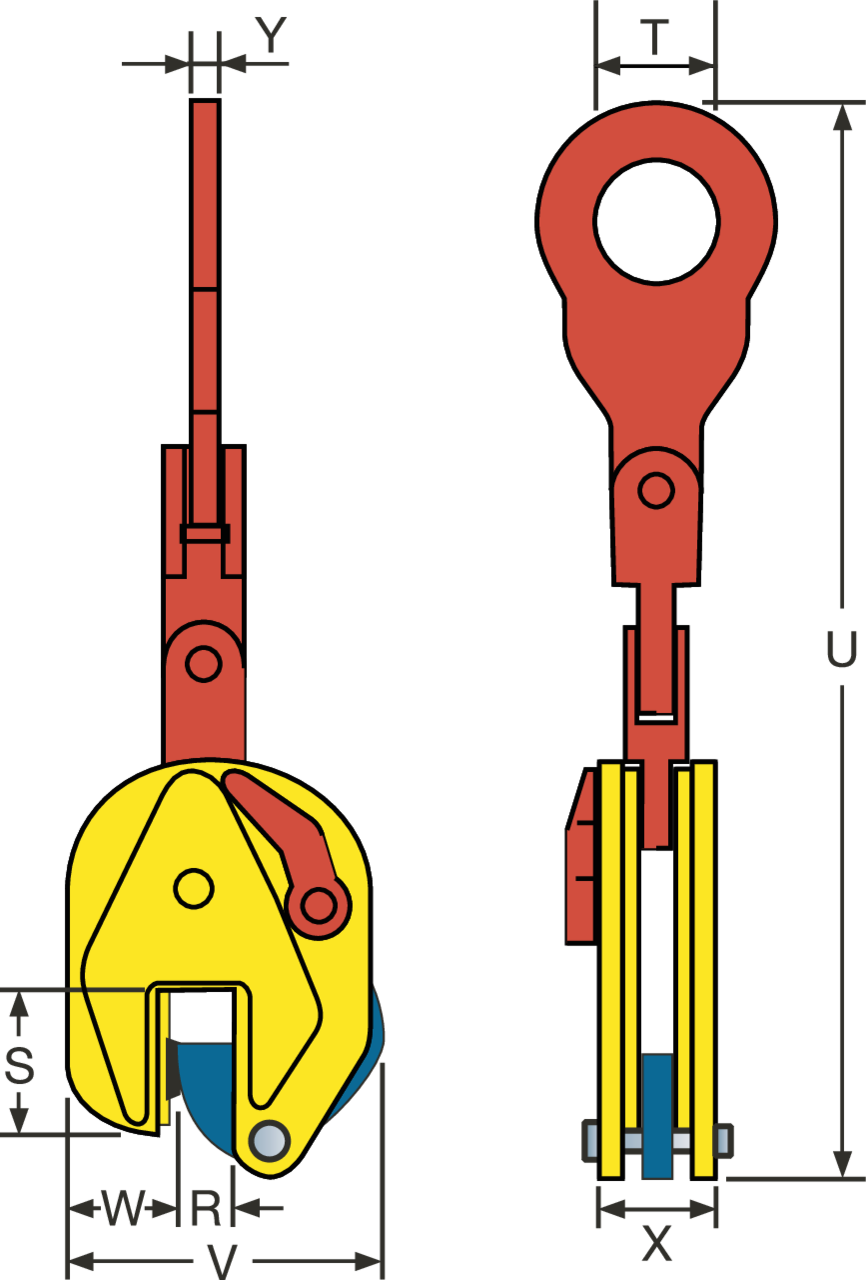

Tootekood Kood WLL
tonn
Jaw opening
mm
S
mm
T
mm
U
mm
V
mm
W
mm
X
mm
Y
mm
Kaal
kg
CAD
16.01850010 0.75 TSMP 0,75 0-13 47 30 307 100 37 37 10 2
16.01850818 1 TSEMP 1 0-25 56 45 403 141 37 47 15 4,5
16.01850911 2 TSEMP* 2 0-35 78 64 516 183 56 56 16 8
16.01850221 3 TSEMP* 3 0-35 78 64 516 183 56 56 16 8
16.01851401 4.5 TSEMP 4,5 0-45 85 70 650 228 60 78 20 19
16.01850311 6 TSMP 6 0-32 114 75 760 225 78 78 20 24
16.01851511 6 TSEMP 6 0-50 114 75 760 259 82 78 20 25,5
16.01850411 7.5 TSMP 7,5 0-40 111 75 800 246 76 82 20 29
16.01851510 7.5 TSEMP 7,5 0-55 111 75 792 267 70 86 20 30,5
16.01853315 9 TSMP 9 0-55 111 75 792 267 70 86 20 31

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
