Pealeht / Tooted / Ketid ja -komponendid / Klass 10 komponendid / Pearõngas lisarõngastega X-006G Klass10

Üldine: Toodetud vastavuses EN 1677-4 ja ASME B30.26 standarditega.

Materjal: Termotöödeldud eriteras
Märgistus: Vastavalt standardile, CE-tähisega
Standard: EN 1677-4

Ohutustegur: 4:1
Klass: 10

Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule

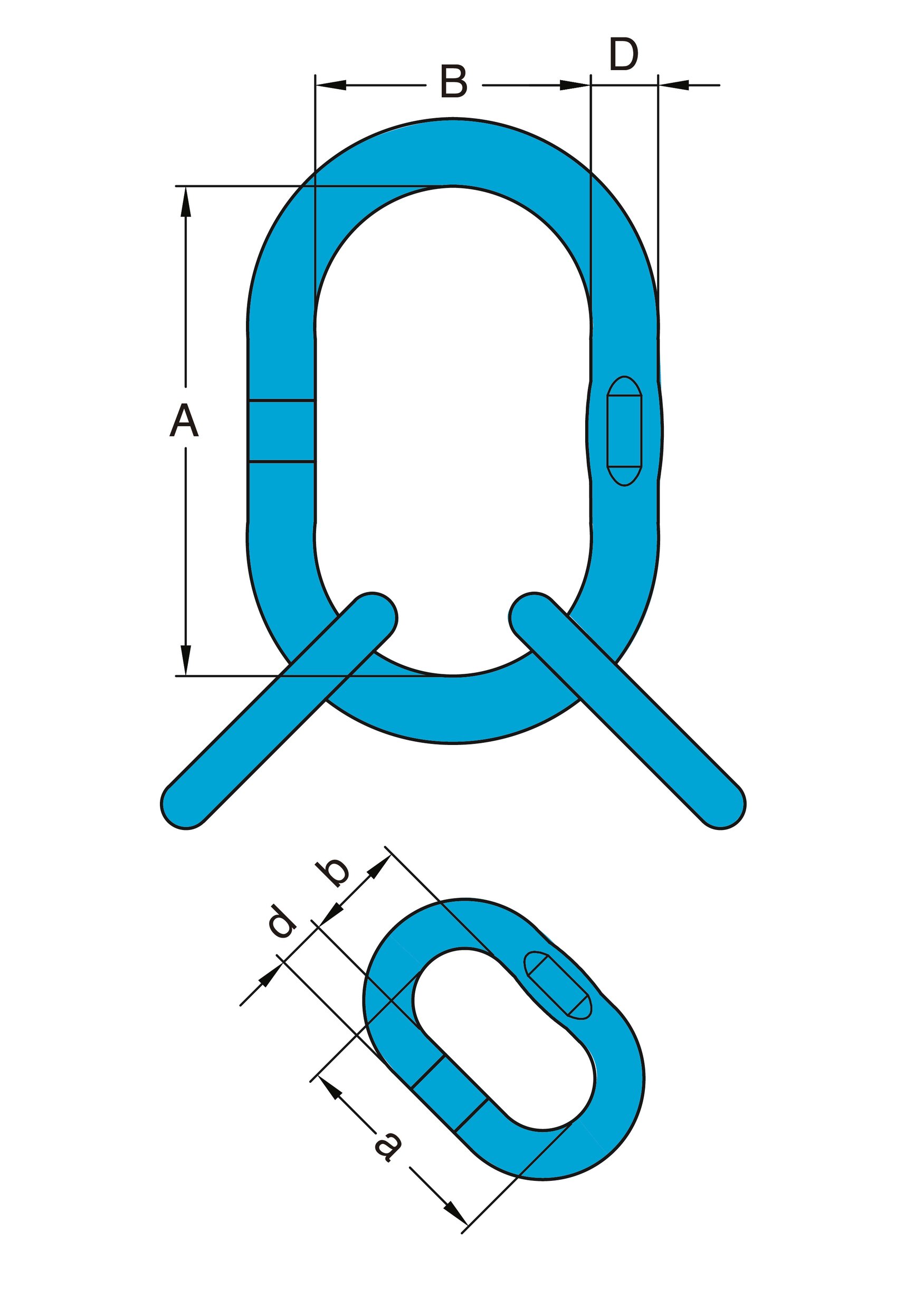

Tootekood	Kood	WLL tonn	Proof Load kN	Can be used up to single hook acc. to DIN 15401	WLL β 0-45°" ton	Klass 10 ketile, 3- ja 4-haaraline tropp Ø mm	D mm	A mm	B mm	d mm	a mm	b mm	Kaal kg
11.02X-006-19	BD-19 + 2 DD+13	4,2	103	5	4,2	6	19	135	75	13	54	25	1,3
11.02X-006-22	BD-22 + 2 DD+16	8,2	201	6	8,2	7,8	22	160	90	16	70	34	2,2
11.02X-006-28	BD-28 + 2 DD+19	10,7	262	8	10,7	10	28	180	100	19	85	40	3,9
11.02X-006-32	BD-32 + 2 DD+22	15,7	385	10	15,7	13	32	200	110	22	115	50	6,1
11.02X-006-36	BD-36 + 2 DD+28	22,2	544	16	22,2	16	36	260	140	28	140	65	10,6
11.02X-006-50	BD-50 + 2 DD+32	34,1	835	32	34,1	20	50	300	200	32	150	70	21,2
11.02X-006-501	BD-50 + 2 DD+36	40	980	32	40,0	22	50	300	200	36	170	75	23,8
11.02X-006-60	BD-60 + 2 DD+45	56	1 372	32	56,0	26	60	400	200	45	170	80	41,3
