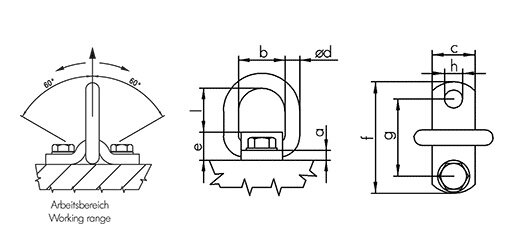

Üldist: Tõstesilm peab taluma nominaalkoormust kõigis suundades. Kasutamata olekus saab silma osa pöörata kõrvale.

  • Materjal: Silma osa- eriteras, klass 8.
  • Märgistus: WLL.
  • Pinnakate: Värvitud.
  • Märkus: Tõstesilma kinnituspind peab olema tasapinnaline ja koormus peab saama liikuda vabalt.
  • Ohutustegur: 4:1
  • Klass: 8
Vali sobiv rida allolevast tabelist ja kliki ostukorvi ikoonile

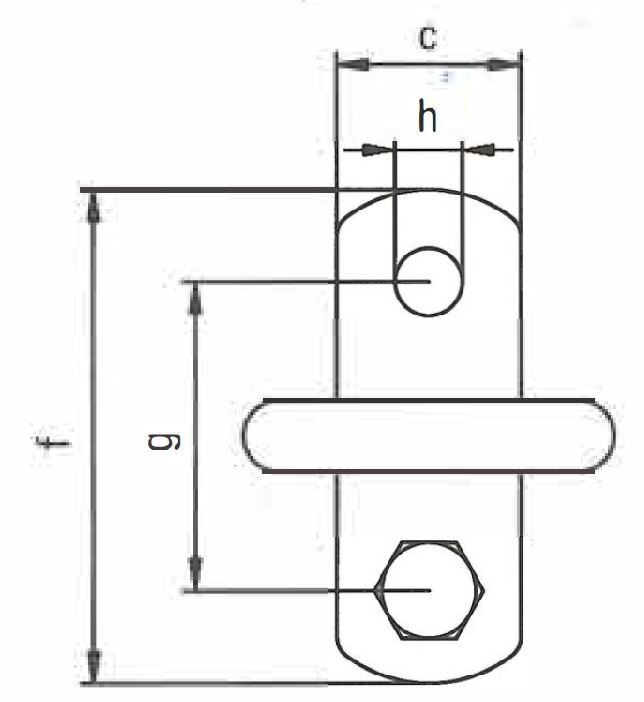

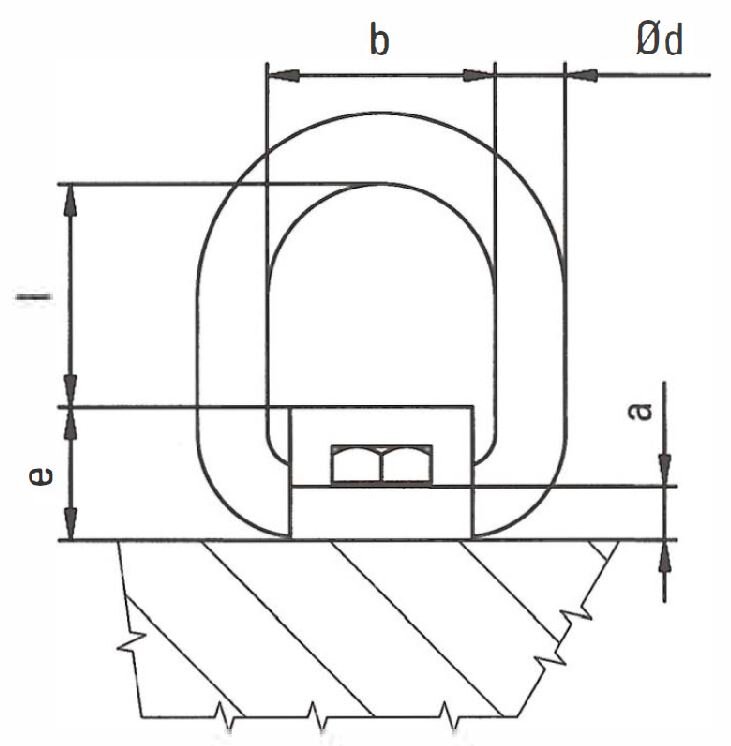

Tootekood Kood WLL
tonn
Keere* a
mm
b
mm
c
mm
d
mm
e
mm
f
mm
g
mm
h
mm
Kaal
kg
CAD
11.410380503200 TAPG-3 3,15 M20 12 56 50 18 34 130 90 21 51 1,1
11.410380505200 TAPG-5 5,3 M24 15 67 60 22 42 160 110 25 63 2
11.410380508200 TAPG-8 8 M27 20 80 70 26 55 190 130 28 67 3,6
* Poldi tugevusklass 8.8.

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla

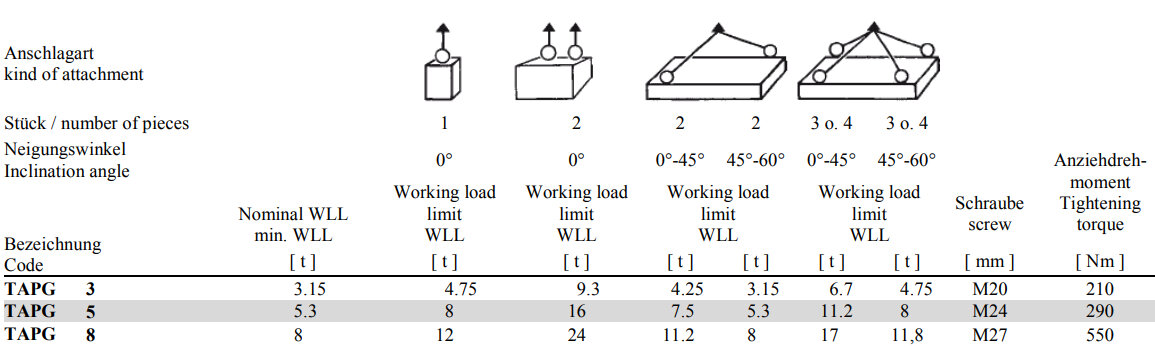

WLL (ton)

sumbol_ey2_90

Eye_Straight

Eye_2-Part

3.15 4.75 4.25
5.3 8 7.1
8 12 11.2
