Üldinfo: Terastrossi korduvaks kinnitamiseks näiteks autokraanadel. Võimaldab kinnitamisel trossi pikkust korrigeerida. Paigaldus tuleb teostada vastavalt juhistele.



Katsetuskoormus: 2 x WLL igas valmistuspartiis

  • Trossi konstruktsioon: Terasplaadist painutatud ja keevitatud korpus. Kiil on valmistatud sümmeetriliselt terasplaadist süvistatud trossisoontega, mis takistab kiilul pesasse valesti asetumise. Varustatud madala p
  • Materjal: Kiilupesa korpus, kiil ja polt on valmistatud kõrge tugevusklassiga konstruktsioonterasest.
  • Märgistus: Nii kiilul kui ka pesal on märgistus lubatud trossiläbimõõtude kohta.
  • Pinnakate: Korpus kollaseks värvitud, kiil ja polt - kollane tsink
  • Märkus: Liftidele ja kaevandustesse soovitatakse teisi mudeleid. Kasutamisel jälgi täpseid juhiseid.
  • Ohutustegur: 5:1.
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood Kood WLL MBL
ton

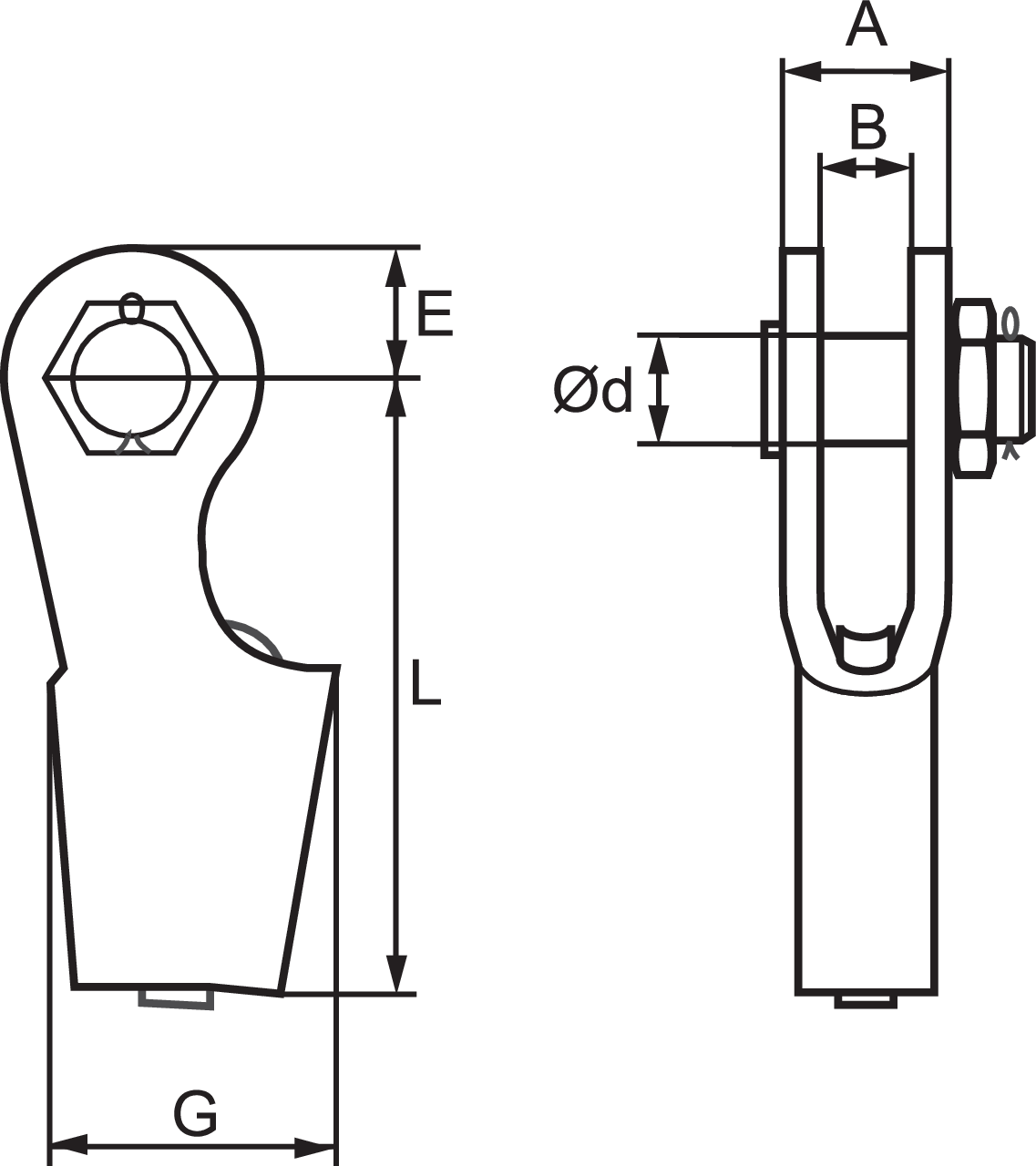

A (mm) B (mm) E (mm) G (mm) L (mm) D (mm) Diameeter (mm) Kaal
kg
CAD
10.20300110 3001B 2 10 30 16 29 70 145 27,5 10 1,2
10.20300112 3001C 2 10 30 16 29 70 145 27,5 11-11 1,2
10.20300109 3001A 2 10 30 16 29 70 145 27,5 8-9 1,3
10.20300417 3004B 5 25 60 34 44 96 216 31,5 15-17 4,4
10.20300414 3004A 5 25 60 34 44 96 216 31,5 13-14 4,6
10.20300519 3005A 6 30 66 40 50 110 245 39,5 18-19 6,2
10.20300623 3006A 9 45 72 40 50 120 280 39,5 20-23 8,7
10.20300828 3007A 12 60 75 42 67 140 327 43,5 24-28 13
10.20300836 3008B 20 100 104 60 75 245 555 65 33-36 39
10.20300832 3008A 20 100 104 60 75 245 555 65 29-32 40
10.20300844 3009B 27 135 124 80 95 270 675 79 41-44 63
10.20300840 3009A 27 135 124 80 95 270 675 79 37-40 65
Muud mõõdud vastavalt tellimisele
