Ropeblock

Üldine: Termotöödeldud valatud kahvelotsik trossidele, paigaldamiseks valutäidisega (kahekomponentse valumassiga WireLock või tsingiga).
Tarnitakse komplektis sõrme ja splindiga.



HOIATUS!: Võrrelge terastrossi ja valuotsiku minimaalset katkemiskoormust!

  • Pinnakate: Tsingitud
  • Märkus: Valuotsik valige vastavalt trossi läbimõõdule, täpse vaste puudumisel valige trossi suurusele järgmine kõige lähedasema suurusega valuotsik.
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Kood MBL
ton

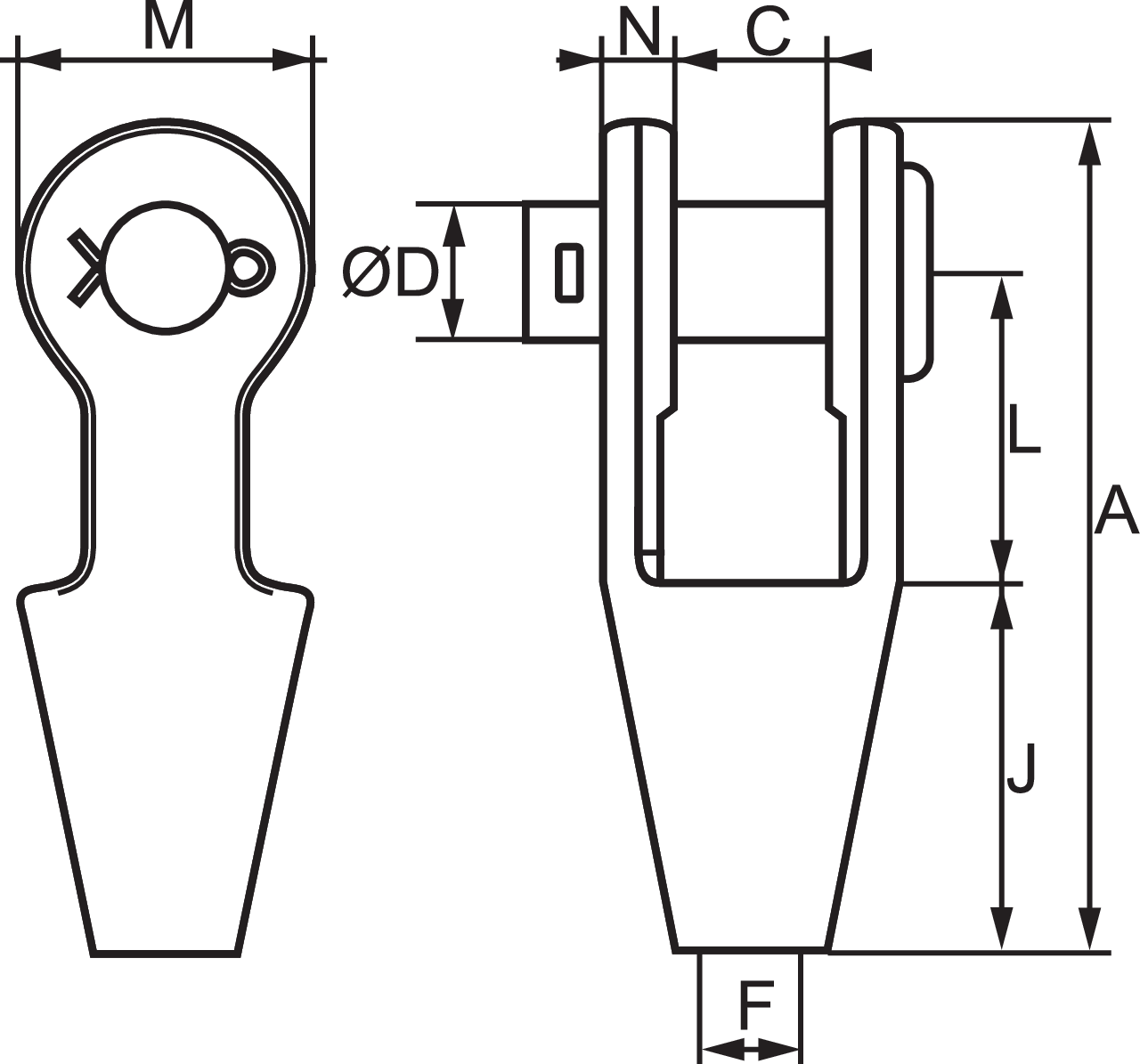

Diameeter (mm) N (mm) A (mm) C (mm) D (mm) F (mm) J (mm) L (mm) M (mm) Kaal
kg
CAD
OSS-196 P 8 6-7 9 109 19 16 8,5 50 40 34 0,4
OSS-197 P 12 8-10 11 124 21 20,6 12 57 45 42 0,8
OSS-198 P 20 11-13 12 142 25 25 14 64 51 50 1
OSS-199 P 25 14-16 14 171 32 30 17,5 76 63 58 1,8
OSS-100 P 40 18-19 16 205 38 35 21 89 76 70 3,2
OSS-104 P 55 20-22 19 235 44 41 24 101 89 80 4,6
OSS-108 P 75 23-26 22 275 51 51 28 114 101 104 8
OSS-111 P 90 27-30 25 306 57 57 32 127 114 114 11
OSS-115 P 125 31-36 28 338 63 63 38 139 127 126 16
OSS-118 P 150 37-39 30 394 76 70 41 152 162 142 23
OSS-120 P 170 40-42 33 418 76 76 44 165 165 152 27
OSS-125 P 225 43-48 39 468 89 89 51 190 178 176 41
OSS-128 P 280 49-54 46 552 101 95 57 216 228 194 58
OSS-130 P 360 55-60 53 598 113 108 63 228 250 210 85

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.
