Ropeblock

Üldine: Termotöödeldud valatud otsik trossidele, paigaldamiseks valutäidisega (kahekomponentse valumassiga WireLock või tsingiga).



HOIATUS!: Võrrelge terastrossi ja valuotsiku minimaalset katkemiskoormust!

  • Pinnakate: Tsingitud
  • Märkus: Valuotsik valige vastavalt trossi läbimõõdule, täpse vaste puudumisel valige trossi suurusele järgmine kõige lähedasema suurusega valuotsik.
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood Kood MBL
ton

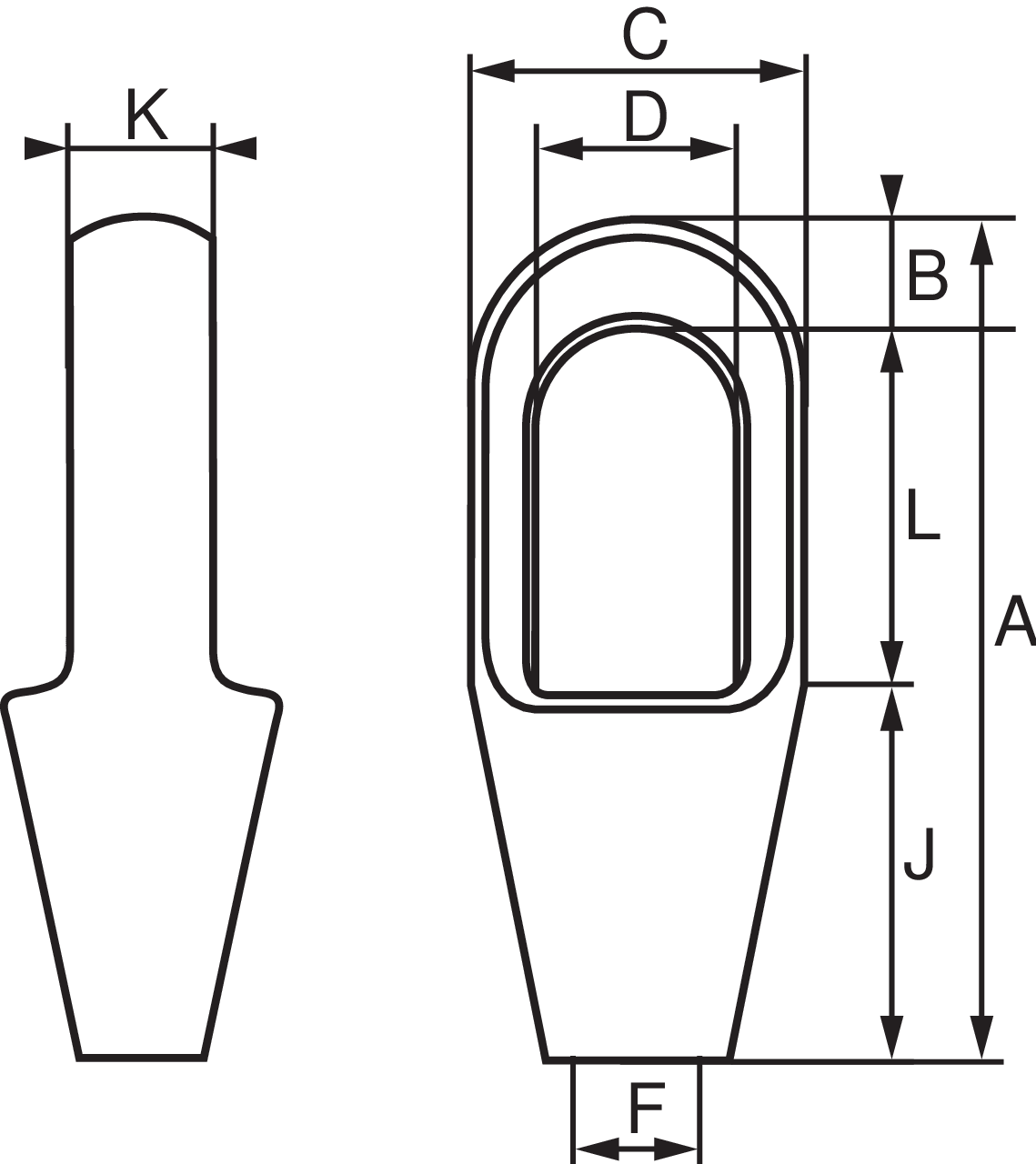

Diameeter (mm) A (mm) B (mm) C (mm) D (mm) F (mm) J (mm) K (mm) L (mm) Kaal
kg
CAD
10.10CSS296G G-71 8 6-7 101 11 37 22 8,5 50 13 40 0,3
10.10CSS297G G-72 12 8-10 119 14 43 25 12 57 17,5 48 0,5
10.10CSS298G G-73 20 11-13 140 17,5 51 30 14 63,5 22,5 59 0,7
10.10CSS299G G-74 25 14-16 162 20,6 67 36 17,5 76 26 65 1,3
10.10CSS200G G-75 40 18-19 194 27 76 42 21 89 32 78 2,1
10.10CSS201G G-76 55 20-22 224 33 92 47 24 101 38 90 3,6
10.10CSS204G G-77 75 23-26 253 36 104 57 28 114 44 103 5,3
10.10CSS207G G-78 90 27-30 282 39 114 63 32 127 51 116 7
10.10CSS212G G-79 125 31-36 312 43 127 70 38 139 57 130 9,7
10.10CSS215G G-80 150 37-39 358 51 136 79 41 152 63 155 13
10.10CSS217G G-81 170 40-42 390 54 146 83 44 165 70 171 17
10.10CSS219G G-82 225 43-48 443 55 171 93 51 190 76 198 26
10.10CSS222G G-83 280 49-54 502 62 193 100 57 216 82 224 37,5
10.10CSS224G G-84 360 55-60 548 73 216 112 63 228 92 247 50

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
