Nemag
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood Kood WLL MBL
ton

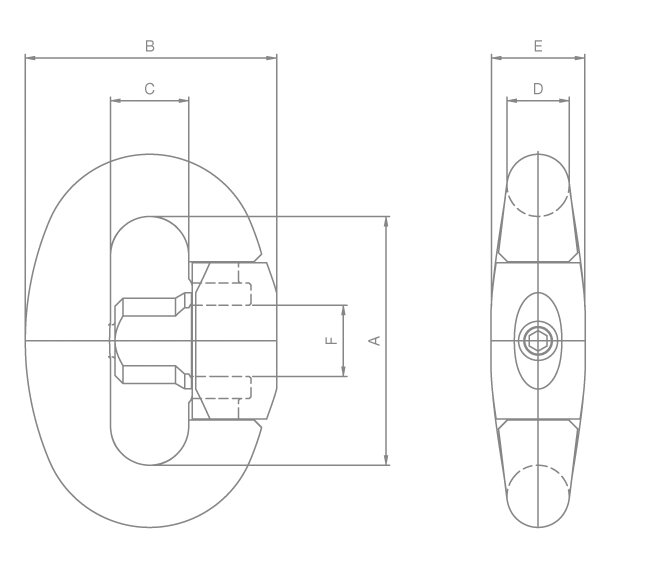

Link no A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) Kaal
kg
CAD
10.12NQRL04 RL-4 3 25 4 76 76 24,5 19 30 21 0,9
10.12NQRL05 RL-5 4,5 33 5 84 84 27 21 32,5 23 1,2
10.12NQRL06 RL-6 5 37,5 6 92 92 29,5 23 35 25 1,5
10.12NQRL07 RL-7 7 49 7 100 100 32 25 38 28 2
10.12NQRL08 RL-8 8 54 8 108 108 34,5 27 40,5 31 2,5
10.12NQRL09 RL-9 9,5 60 9 116 116 37 29 43,5 34 3,1
10.12NQRL10 RL-10 12 75 10 128 128 40,5 32 48 37 4,4
10.12NQRL11 RL-11 15 95 11 140 140 44 35 53 40 5,7
10.12NQRL12 RL-12 17 110 12 152 152 47,5 38 57 43 7,2
10.12NQRL13 RL-13 21 135 13 164 164 51 41 61,5 46 8,7
10.12NQRL14 RL-14 26 160 14 176 173 54 44 66 50 11
10.12NQRL15 RL-15 30 175 15 188 188 58 47 70,5 52 13,5
10.12NQRL17 RL-17 42,5 260 17 222 222 68 56 84 62 23

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
