Üldinfo: Üldkasutatav. Läbimõõdu suhe ca 9 (trossi Ø x 9 = ØE).


  • Trossi konstruktsioon: Terasest töödeldud kerge ja stabiilne konstruktsioon pronkspuksil. Määritakse võlli kaudu.
  • Materjal: Kõrge tugevusega konstruktsioonteras, puks pronksist SS 5204-15
  • Pinnakate: Kollane tsink
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule

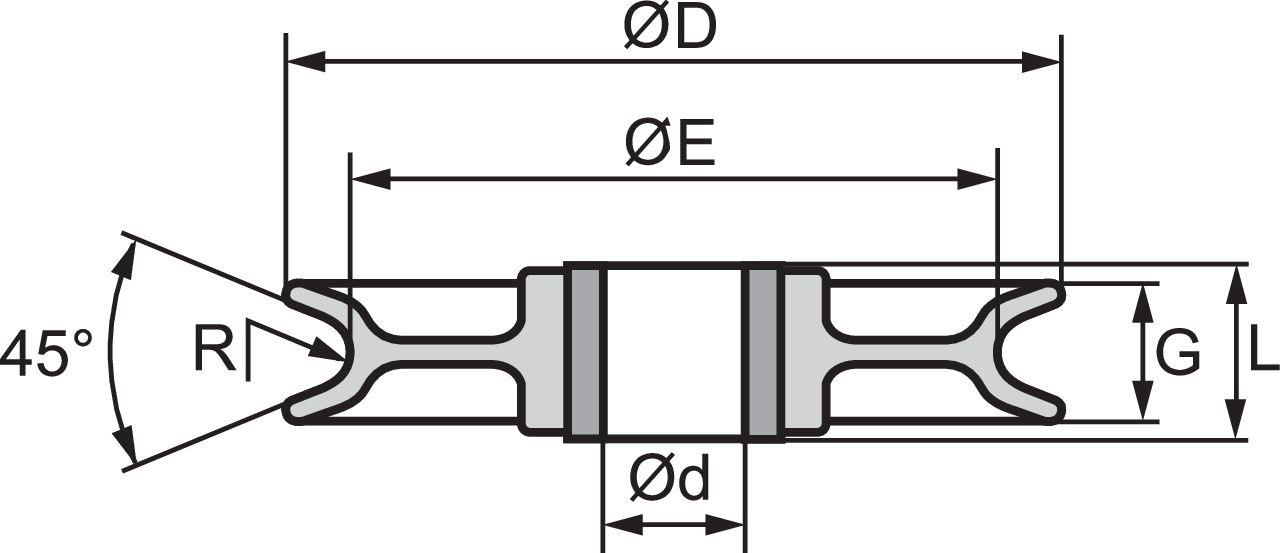

Tootekood Kood Maks. trossi Ø (mm) d H8 D (mm) E (mm) G
mm
L (mm) R (mm) Kaal
kg
CAD
10.354015053 8012 12 20 125 103 23 26 6,5 1,3
10.354015490 8015 15 28 150 125 28 33 8 2,1
10.354016021 8018 18 35 200 165 37 47 9,5 4,2
10.354015020 8023 23 45 250 210 43 50 12 8,3
Muud mõõdud vastavalt tellimisele

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.
