Üldandmed: Need plokirattad on ette nähtud normidele vastavalt kraana- ja liftitrossidele ning mujal kergemas kasutusvaldkonnas. Läbimõõdu suhe ca 20 (trossi Ø x 20 = ØE), mis vastab masinagrupi 2m nõuetele.

  • Trossi konstruktsioon: Külmvaltsitud terasest kerge ja stabiilne konstruktsioon. Trossi säästev ühtlaselt sile trossisoon. Keevitatud kuullaager läbimõõt seadistatakse vastavalt vajadusele. Varustatud kahekordse t
  • Materjal: Kõrge tugevusega konstruktsioonteras
  • Pinnakate: Kollane tsink (kuni 6810-B) või värvitud (suuremad mõõdud)
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule

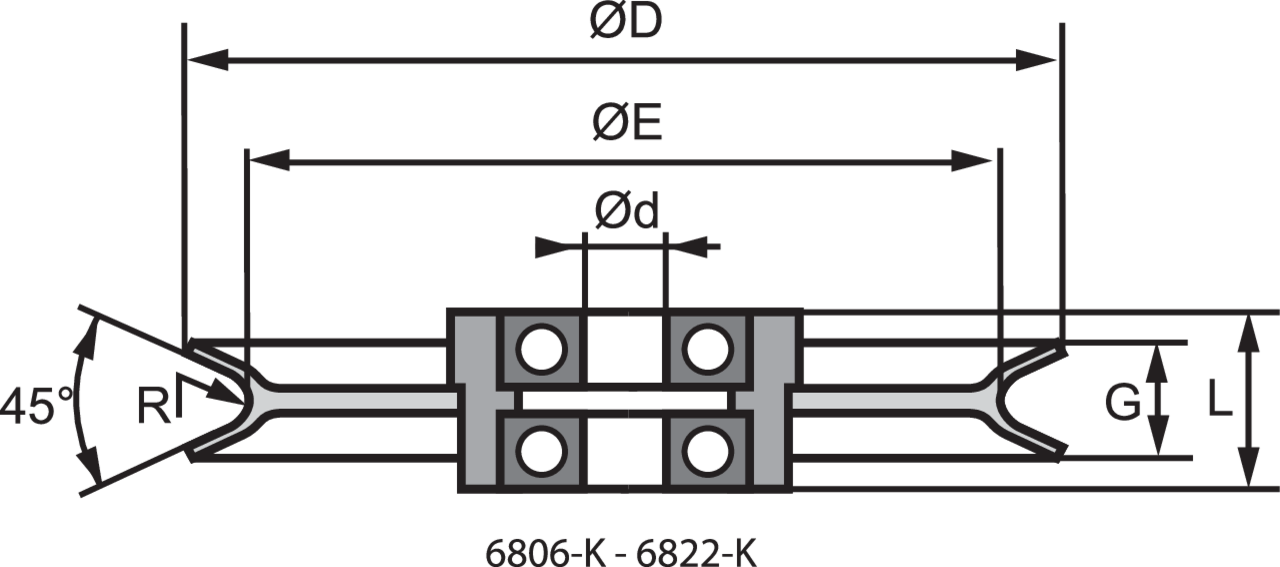

Tootekood Kood D (mm) E (mm) G (mm) L (mm) R (mm) Trossi Ø (mm) Kuullaagri tüüp Kaal
kg
CAD
10.354016580K 6806-K 15 125 24 30 3,2 5-6 6302-2RS1 1,6
10.354016581K 6808-K 20 160 26 40 4,3 7-8 6304-2RS1 2,6
10.354016582K 6810-K 30 200 30 45 5,3 9-10 6306-2RS1 4,5
10.35SR1250001K 6812-K 35 250 32 50 6,4 11-12 6307-2RS1 6,4
10.35SR1280001K 6814-K 45 280 40 60 7,5 13-14 6309-2RS1 11
10.35SR1315001K 6816-K 50 315 43 70 8,6 15-16 6310-2RS1 14
10.35SR1355001K 6818-K 60 355 48 75 9,7 17-18 6312-2RS1 18
10.35SR1400001K 6820-K 65 400 58 90 10,8 19-20 6313-2RS1 26
10.35SR1450001K 6822-K 75 450 65 100 12 21-22 6315-2RS1 34
10.35SR1500001K 6825-K 90 500 65 67 14 24-25 SL04 5018 PP
10.35SR1575001K 6828-K 100 575 70 67 15 26-28 SL04 5020 PP
10.35SR1630001K 6832-K 110 630 82 82 17 30-32 SL04 5022 PP
10.35SR1710001K 6836-K 120 710 90 80 19 34-36 SL04 5024 PP
10.35SR1800001K 6840-K 140 800 90 95 22,5 38-40 SL04 5028 PP
Muud mõõdud vastavalt tellimusele
