Üldist:  Õhukese, läbipainduva  lehtmaterjali tõstmiseks. Kompaktne ja suhteliselt kerge, suure tõstevõimega. TDH horisontaalhaaratseid tuleb alati kasutada paaris.






2).

  • Märgistus: WLL, Haardeulatus, CE tähis.
  • Pinnakate: Värvitud kollaseks.
  • Märkus: Minimaalne koormus on 10 % töökoormusest (WLL).
  • Ohutustegur: 5:1
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood WLL
tonn

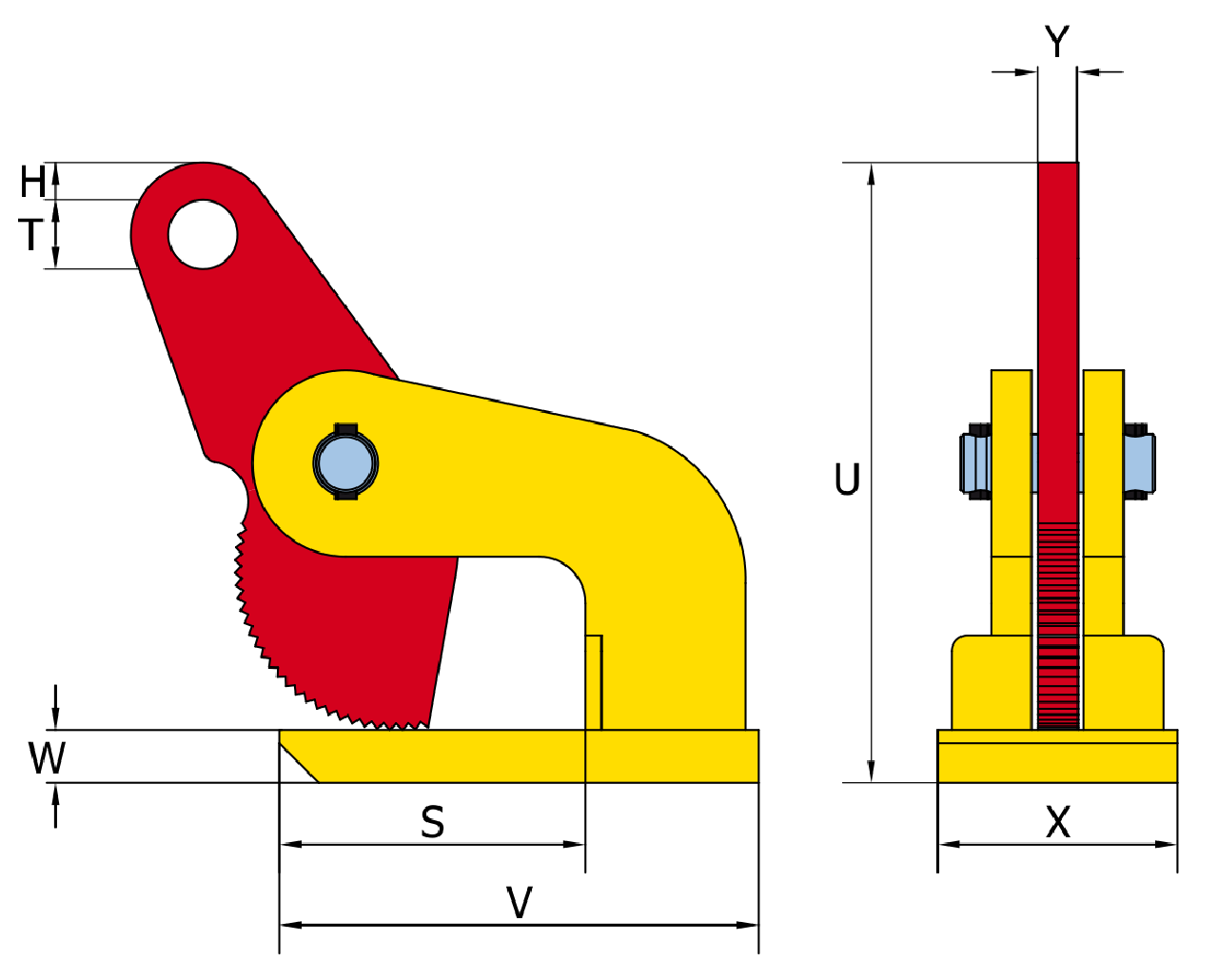

Lõug A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) Kaal
kg
CAD
16.01970100 1 0-15 167 140 65 10 100 22,5 15 13 3
16.01970200 2 0-35 235 180 80 20 115 26 15 13 8
16.01970400 4 0-50 310 235 130 35 130 40 20 25 20
16.01970600 6 0-50 310 235 130 35 130 40 20 25 20
