Powertex

Üldine: Powertex kettajamiga siirdevanker. Kompaktne, madala konstruktsiooni ja väikese omakaaluga, täismaterjalist teraskorpus. Õnnetuse korral kindlustavad siirdevankri püsimise talal mehhaanilised piirajad(anti-drop+ anti tilt). Sobib enamus talaprofiilidega ja erinevate käsitalide ning elektritelfrite valmistajate toodanguga. Kuullaagritega rattad. Meelelahutustööstuses kasutamiseks on valge toode, mille etikett on varjatud halli kattega.

Staatiline koormustest: WLL x 1,5.


  • Märgistus: WLL, CE ja seerianumber.
  • Pinnakate: Mustaks värvitud.
  • Standard: EN 13157
  • Ohutustegur: 4:1
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood WLL
tonn

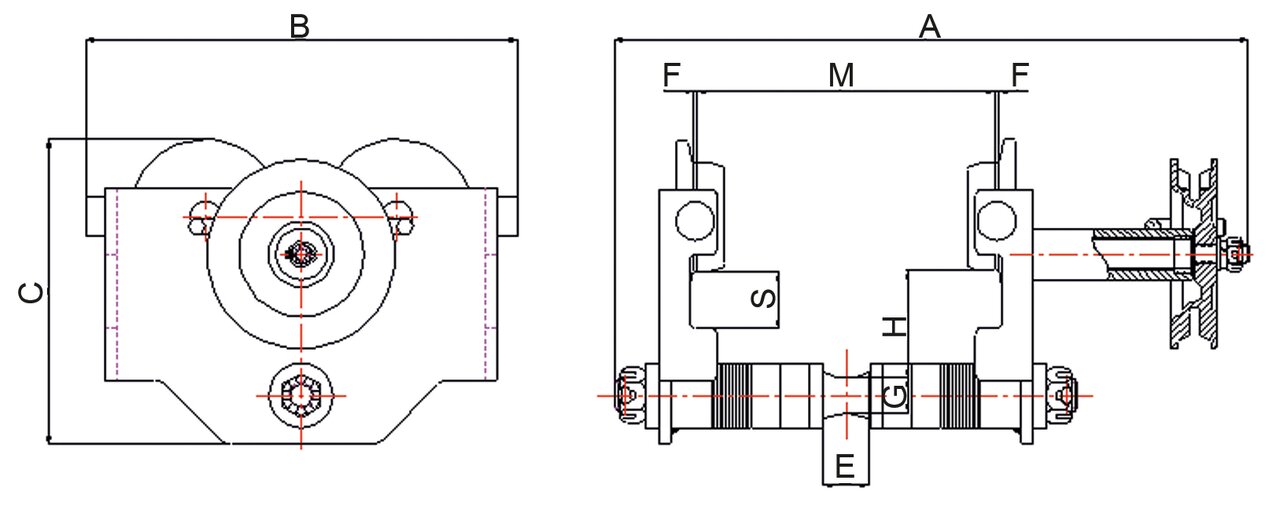

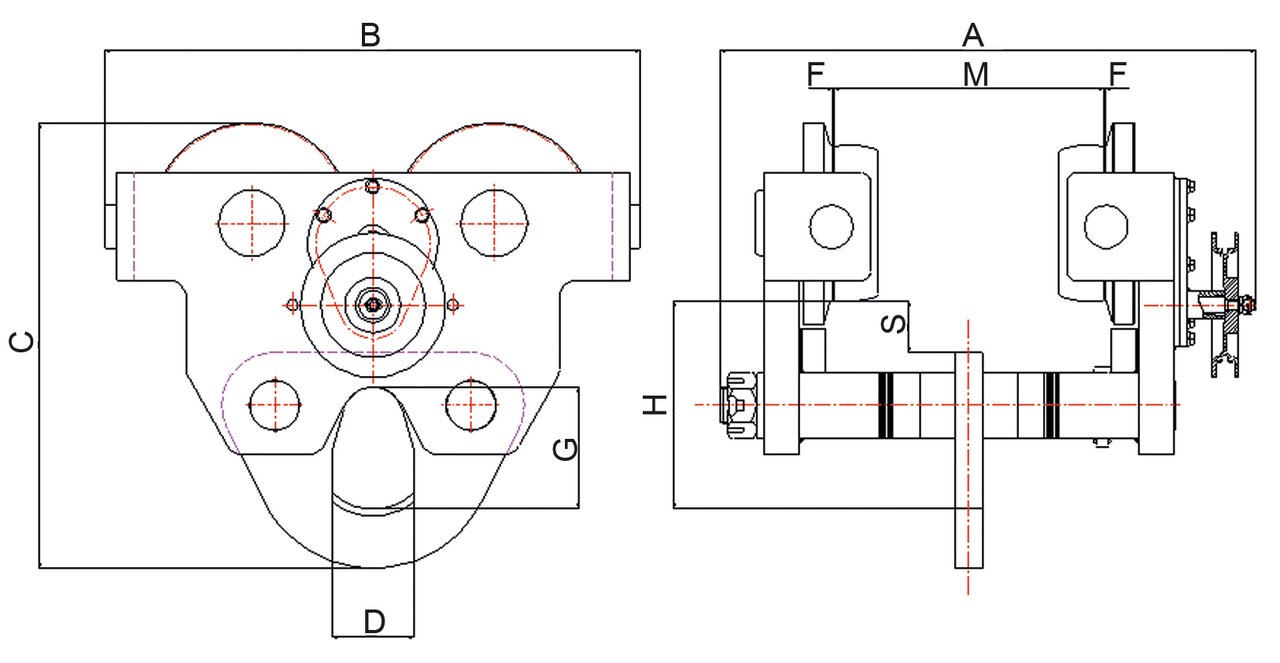

Min. radius of curve m Wheel Ø outside/inside M (mm) A (mm) B (mm) C (mm) D (mm) H (mm) S (mm) E (mm) G (mm) F (mm) Kaal
kg
CAD
16.05PGTS1005 0,5 0,8 79/55 50-180 382 224 159 - 57.5 (55.5) 30 27 18 (22) 1.5-3 9
16.05PGTS1010 1 1 96,2/68 66-188 398 270 190 - 67 (65) 35,5 29 22 (26) 1.5-3 15
16.05PGTS1020 2 1,1 108,2/80 88-200 420 300 218 - 74 (72) 36 43 (35.6) 28 (32) 1.5-3 22
16.05PGTS1030 3 1,3 131,3/100 100-205 456 356 262,5 - 87 (85) 38 46 34 (38) 1.5-3 34
16.05PGTS1050 5 1,4 143,7/110 114-212 474 405 292 - 95.5 (93.5) 41 56 39 (43) 1.5-3 49

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
