Theipa

Üldist: Eriti madala ehitusega tõstesilm. Võib koormata nominaalse koormusega kõigis suundades.Saab pöörata ümber telje 360° ja 180° korpuse suhtes.

  • Materjal: Tõstesilm ja pöörits eriterasest.
  • Märgistus: WLL
  • Pinnakate: Värvitud.
  • Märkus: Tõstesilm peab kinnituma tasapinnale ja peab võimaldama koormuse vaba liikumist.
  • Ohutustegur: 4:1
  • Klass: 10
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule

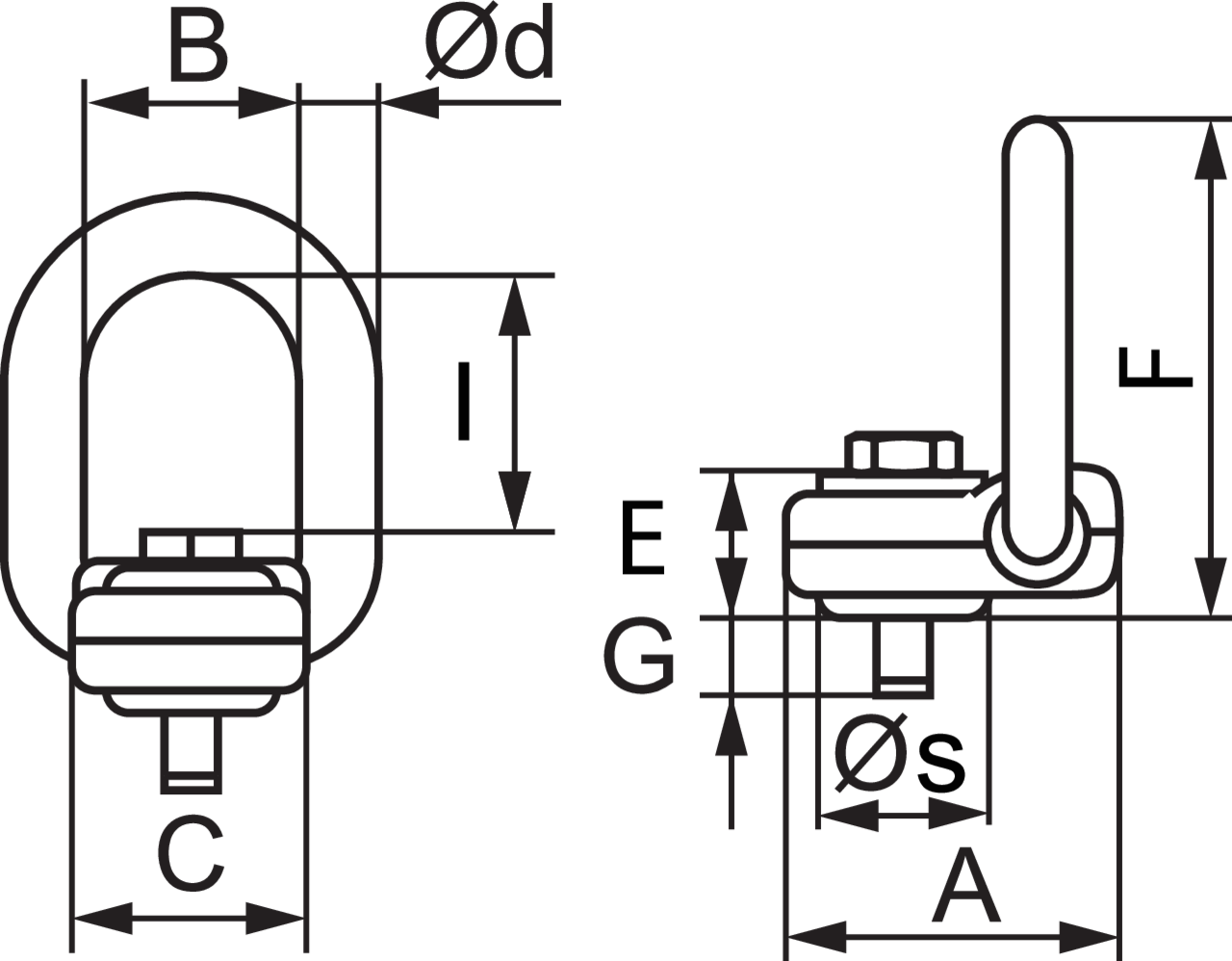

Tootekood Kood WLL Keere Pingutusmoment A (mm) B (mm) C (mm) E (mm) F (mm) G (mm) L (mm) d (mm) s (mm) Kaal
kg
CAD
11.420381100000 FP-0,5 0,5 M10 40 69 50 48 28 100 12 52 13 34 0,7
11.420381101000 FP-0,8 0,8 M12 65 69 48 50 28 100 17 51 13 34 0,71
11.420381101500 FP-1,5 1,5 M16 160 69 50 48 28 100 27 49 13 34 0,72
11.420381102000 FP-2,5 2,5 M20 250 69 50 48 28 100 42 46 13 34 0,73
11.420381104000 FP-4S 4 M24 300 69 50 48 30 100 50 42 13 34 0,76
11.420381104100 FP-4 4 M24 300 104 76 72 39 147 41 74 18 58 2,6
11.420381105000 FP-5 5 M27 400 104 76 72 39 147 51 72 18 58 2,7
11.420381106000 FP-6 6 M30 500 104 76 72 39 147 51 70 18 58 2,8
11.420381108000 FP-8 8 M36 600 104 76 72 43 147 57 62 18 58 2,8
*Ebasümmeetrilisel koormusel tuleb rakendada koormust nii 2- kui ka 3/4- punkti tõstel samal määral, nagu lubatud 1-punkti tõstel !






CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
WLL (ton)
0.7 0.5 0.7
1.25 0.8 1.12
2.12 1.5 2
3.55 2.5 3.35
4 4 5.6
5.6 4 5.6
7.1 5.3 7.1
8 6 8
8 8 11.2
