Üldist: Tõstesilm võimaldab nominaalkoormust kõigis suundades. Silma pea on liikuv, mis väldib purunemist ja võimaldab koormamata asendis pöörata kõrvale

  • Materjal: eriteras, klass 10.
  • Märgistus: WLL.
  • Pinnakate: Värvitud.
  • Märkus:  Tõstesilm peab kinnituma tasapinnale ja peab võimaldama koormuse vaba liikumist.
  • Ohutustegur: 4:1.
  • Klass: 10
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood Kood WLL
tonn

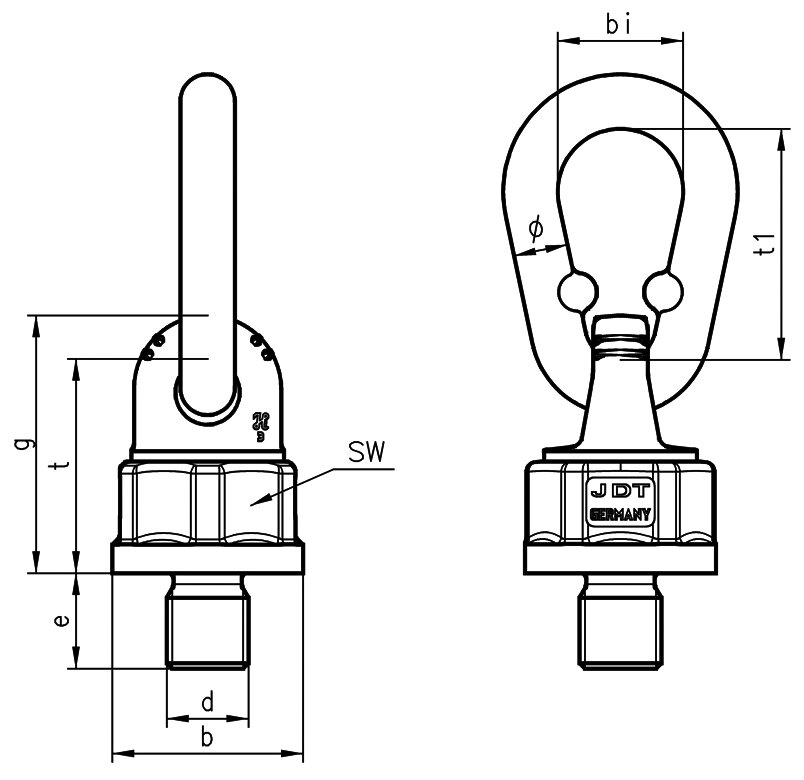

Keerme tüüp d x e (mm) Pingutusmoment (Nm) Pitch DIN 13 Lüli Ø x t1 x bi Ø b (mm) g (mm) t (mm) Mutrivõti (mm) Kaal
kg
CAD
11.420381400001 TP 0,7 1 M 10x18 10-40 1,5 13x55x32 36,5 48 41 34 0,42
11.420381400000 TP 0.7 1,4 M 12x18 15-40 1,75 13x55x32 36,5 48 41 34 0,43
11.420381400002 TP 0.7 1,4 M 12x25 15-40 1,75 13x55x32 36,5 48 41 34 0,43
11.420381400003 TP 0.7 2 M 14x20 30-40 2 13x55x32 36,5 48 41 34 0,43
11.420381401000 TP 1,4 2,8 M 16x20 45-130 2 13x55x32 36,5 48 41 34 0,43
11.420381401001 TP 1.4 2,8 M 16x30 45-130 2 13x55x32 36,5 48 41 34 0,44
11.420381401002 TP 1.4 3,4 M 20x30 75-130 2,5 13x55x32 36,5 48 41 34 0,46
11.420381401003 TP 1.4 3,4 M 24x30 90-130 3 13x55x32 36,5 48 41 34 0,49
11.420381402001 TP 2.5 5 M 20x40 100-170 2,5 16x71x34 52 68 57 46 0,94
11.420381402000 TP 2,5 5 M 20x30 100-170 2,5 16x71x34 52 68 57 46 0,95
11.420381402002 TP 2.5 5 M 20x50 100-170 2,5 16x71x34 52 68 57 46 1,04
11.420381402003 TP 2.5 5 M 20x70 100-170 2,5 16x71x34 52 68 57 46 1,07
11.420381404000 TP 4 8 M 24x30 190-280 3 18x85x45 57 75 63 50 1,43
11.420381404001 TP 4 8 M 24x45 190-280 3 18x85x45 57 75 63 50 1,48
11.420381404002 TP 4 8 M 24x50 190-280 3 18x85x45 57 75 63 50 1,5
11.420381404003 TP 4 8 M 30x35 190-280 3,5 18x85x45 57 75 63 50 1,5
11.420381406000 TP 6,7 12 M 30x35 230-400 3,5 20x85x45 70 95 78 65 2,33
11.420381406001 TP 6.7 12 M 30x45 230-400 3,5 20x85x45 70 95 78 65 2,37
11.420381406002 TP 6.7 12 M 30x50 230-400 3,5 20x85x45 70 95 78 65 2,44
11.420381406003 TP 6.7 12 M 30x60 230-400 3,5 20x85x45 70 95 78 65 2,45
11.420381408000 TP 8 12 M 30x35 270-600 3,5 23x115x60 81 106 86 75 3,59
11.420381408001 TP 8 12 M 30x45 270-600 3,5 23x115x60 81 106 86 75 3,64
11.420381410000 TP 10 15 M 36x50 270-600 4 23x115x60 81 106 86 75 3,72
11.420381410001 TP 10 15 M 36x54 270-600 4 23x115x60 81 106 86 75 3,82
11.420381412003 TP 12,5 15 M 42x50 270-700 4,5 23x115x60 81 106 86 75 3,82
11.420381412002 TP 12.5 15 M 42x60 270-700 4,5 23x115x60 81 106 86 75 3,91
11.420381412000 TP 12.5 15 M 42x63 270-700 4,5 23x115x60 81 106 86 75 3,94
11.420381412013 TP 12.5 15 M 45x60 270-700 4,5 23x115x60 81 106 86 75 4,03
11.420381412001 TP 12.5 15 M 48x72 270-700 5 23x115x60 81 106 86 75 4,33
11.420381417003 TP 17 20 M 42x60 350-800 4,5 30x140x70 104 127 106 95 7,34
11.420381417000 TP 17 25 M 45x60 350-800 4,5 30x140x70 104 127 106 95 7,5
11.420381417001 TP 17 25 M 48x60 350-800 5 30x140x70 104 127 106 95 7,57
11.420381417002 TP 17 25 M 56x78 350-900 5,5 30x140x70 104 127 106 95 8
11.420381420000 TP 20 25 M 64x96 350-900 6 30x140x70 104 127 106 95 8,85
11.420381420001 TP 20 25 M 64x110 350-900 6 30x140x70 104 127 106 95 9,2
11.420381428000 TP 28 32,5 M 64x96 500-1.000 6 35x170x80 129 174 135 115 16,3
11.420381428001 TP 28 32,5 M 72x120 500-1200 6 35x170x80 129 174 135 115 17,6
11.420381428002 TP 28 32,5 M 80x150 500-1200 6 35x170x80 129 174 135 115 19,5
11.420381435000 TP 35 40 M 80x120 500-1.400 6 43x220x100 148 187 146 135 25,1
11.420381435001 TP 35 40 M 90x150 500-1500 6 43x220x100 148 187 146 135 27,6
11.420381440002 TP 40 50 M 80x120 500-1.500 6 46x240x110 170 233 182 150 35,5
11.420381440000 TP 40 50 M 90x115 500-1500 6 46x240x110 170 233 182 150 36,5
11.420381440003 TP 40 50 M 90x150 500-1500 6 46x240x110 170 233 182 150 38
11.420381440001 TP 40 50 M 100x150 500-1700 6 46x240x110 170 233 182 150 39,8
* Maks.kaugus pööritsa ja korpuse vahel.

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
Tõsteviis





Kinnituskohtade arv

1
1
2
2
2

3+4
3+4
Tõstenurk

90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
Kood
WLL









t







TP 0,7
M 10
1,0
0,5
2,0
1,0
0,7
0,5
1,0
0,75

M 12
1,4
0,7
2,8
1,4
1,0
0,7
1,4
1,0

M 14
2,0
1,0
4,0
2,0
1,4
1,0
2,12
1,5
TP 1,4
M 16
2,8
1,4
5,6
2,8
2,0
1,4
3,0
2,12

M 20
3,4
1,7
6,8
3,4
2,4
1,7
3,55
2,5

M 24
3,4
1,7
6,8
3,4
2,4
1,7
3,55
2,5
TP 2,5
M 20
5,0
2,5
10,0
5,0
3,55
2,5
5,3
3,75
TP 4
M 24
8,0
4,0
16,0
8,0
5,6
4,0
8,5
6,0

M 30
8,0
4,0
16,0
8,0
5,6
4,0
8,5
6,0
TP 6,7
M 30
12,0
6,7
24,0
13,4
9,5
6,7
14,0
10,0
TP 8
M 30
12,0
8,0
24,0
16,0
11,2
8,0
16,0
12,0
TP 10
M 36
15,0
10,0
30,0
20,0
14,0
10,0
21,2
15,0
TP 12,5
M 42
15,0
12,5
30,0
25,0
17,0
12,5
25,0
18,0

M 45
15,0
12,5
30,0
25,0
17,0
12,5
25,0
18,0

M 48
15,0
12,5
30,0
25,0
17,0
12,5
25,0
18,0
TP 17
M 42
20,0
13,0
40,0
26,0
18,0
13,0
27,0
19,0

M 45
25,0
17,0
50,0
34,0
23,5
17,0
35,0
25,0

M 48
25,0
17,0
50,0
34,0
23,5
17,0
35,0
25,0

M 56
25,0
18,0
50,0
36,0
25,0
18,0
37,5
26,5
TP 20
M 64
25,0
20,0
50,0
40,0
28,0
20,0
42,5
30,0
TP 28
M 64
32,5
28,0
65,0
56,0
38,0
28,0
58,0
42,0

M 72
32,5
28,0
65,0
56,0
39,0
28,0
58,0
42,0

M 80
32,5
28,0
65,0
56,0
39,0
28,0
58,0
42,0
TP 35
M 80
40,0
35,0
80,0
70,0
49,0
35,0
74,0
52,5

M 90
40,0
35,0
80,0
70,0
49,0
35,0
74,0
52,5
TP 40
M 80
50,0
40,0
100
80,0
56,0
40,0
84,0
60,0

M 90
50,0
40,0
100
80,0
56,0
40,0
84,0
60,0

M 100
50,0
40,0
100
80,0
56,0
40,0
84,0
60,0
