Üldist: Tõstesilmad peavad kestma nominaalset töökoormust kõigis suundades. Kasutamata olekus saab silma osa keerata kõrvale.

  • Materjal:  Silma osa eriteras, klass 8; Keevitatav osa teras St 52.
  • Märgistus: WLL
  • Pinnakate: Värvitud.
  • Märkus: Tõstesilm peab paiknema ühel tasapinnal ja kinnitatav koormus peab saama liikuda vabalt.
  • Ohutustegur: 4:1.
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood Kood WLL
tonn

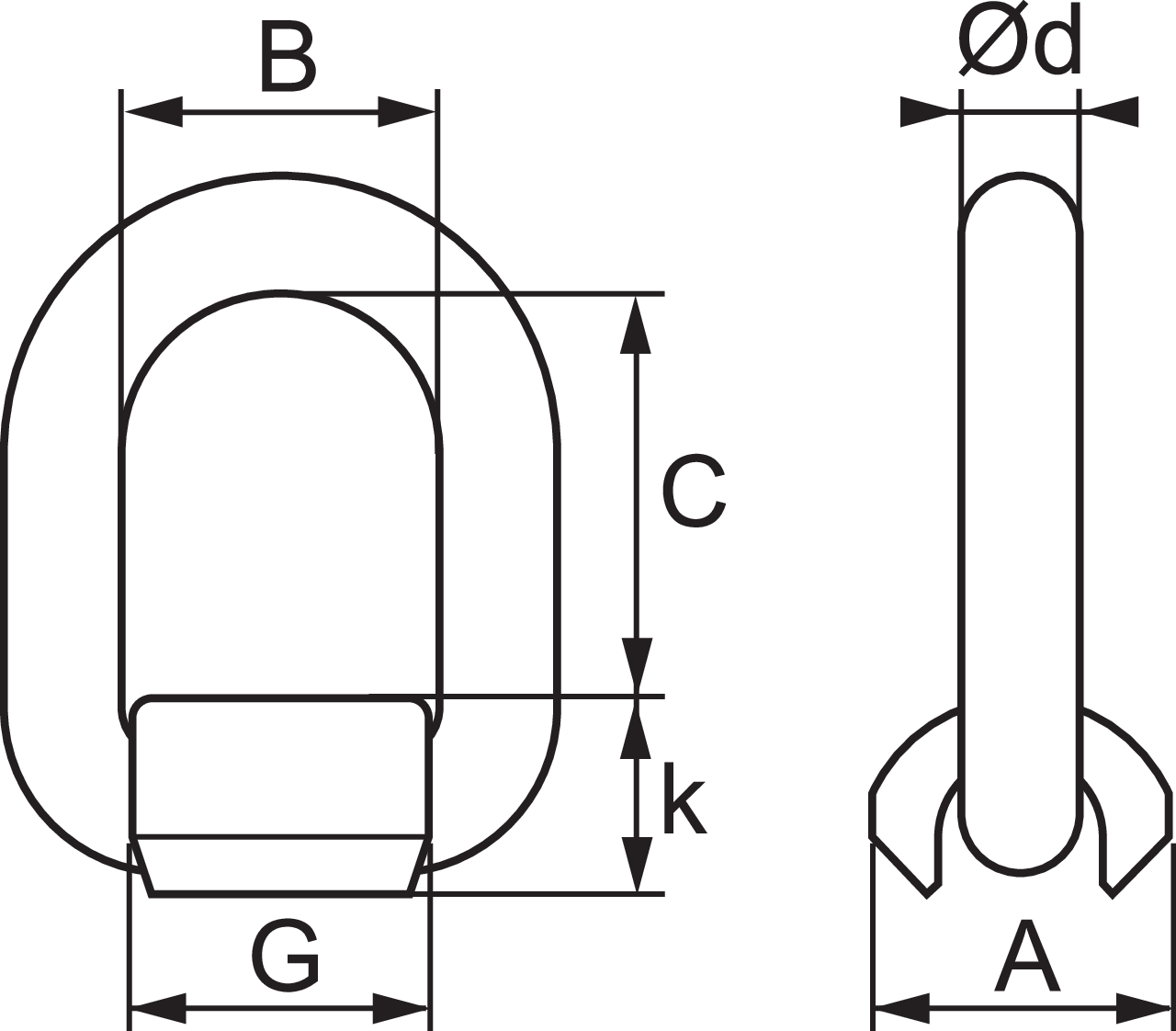

A (mm) B (mm) C (mm) G (mm) d (mm) k (mm) Kaal
kg
CAD
11.410381701000 TAPS-1 1 35 38 42 32 13 25 0,32
11.410381702000 TAPS-2 2 37 40 42 34 13 26 0,33
11.410381703000 TAPS-3 3 49 56 54 50 18 36 0,84
11.410381705000 TAPS-5 5 60 67 63 60 22 46 1,6
11.410381708000 TAPS-8 8 75 80 68 68 26 54 2,6
11.410380415000 TAPS-15 15 90 125 120 100 30 60 5,4

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
  WLL (ton)

TAPS-1 1.12 1.6 1.5
TAPS-2 2 3 2.8
TAPS-3 3.15 4.75 4.25
TAPS-5 5.3 8 7.1
TAPS-8 8 11.8 11.2
TAPS-15 15 22.4 21.2
