Üldist: Tõstesilm peab taluma nominaalkoormust kõigis suundades. Kasutamata olekus saab silma osa pöörata kõrvale.

  • Materjal: Silma osa- eriteras, klass 8.
  • Märgistus: WLL.
  • Pinnakate: Värvitud.
  • Märkus: Tõstesilma kinnituspind peab olema tasapinnaline ja koormus peab saama liikuda vabalt.
  • Ohutustegur: 4:1.
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood Kood WLL
tonn

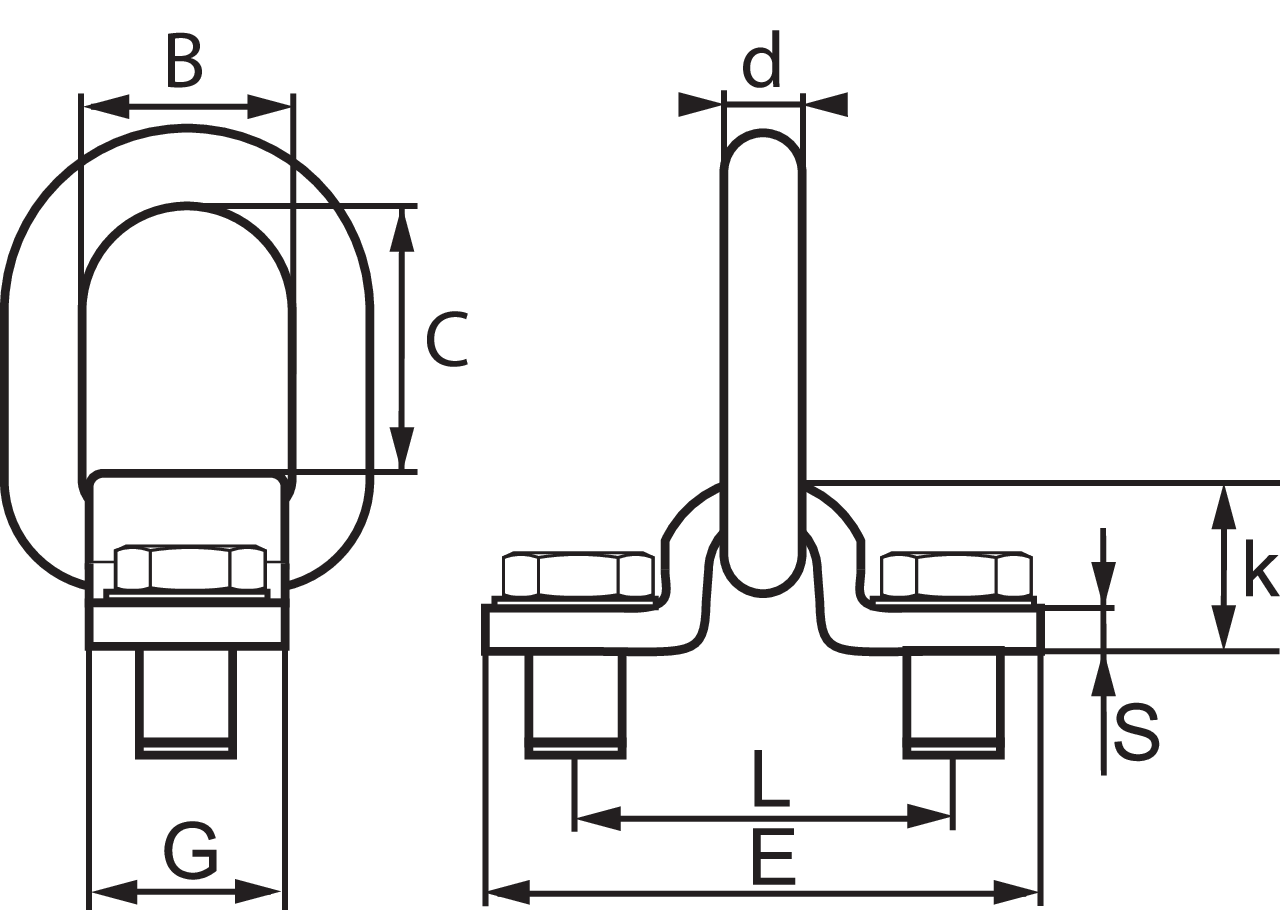

Keere* G (mm) L (mm) S (mm) k (mm) E (mm) Kaal
kg
CAD
11.410380503200 TAPG-3 3 M20 50 90 12 34 130 1,1
11.410380505200 TAPG-5 5 M24 60 110 15 42 160 2
11.410380508200 TAPG-8 8 M27 70 130 20 55 190 3,6
* Poldi tugevusklass 8.8.

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
WLL (ton)

3.15 4.75 4.25
5.3 8 7.1
8 12 11.2
