• Märgistus: Vastavalt standardile, CE-tähisega
  • Standard: EN 1677-1
  • Ohutustegur: 4:1
  • Klass: 10
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood WLL
tonn

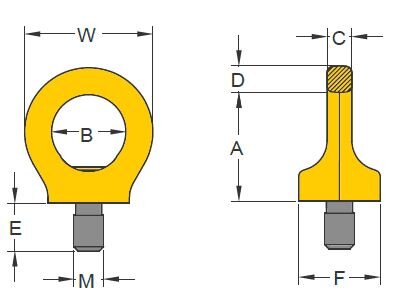

Keere Pingutusmoment (Nm) Pitch DIN 13 A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
S
mm
W
mm
Kaal
kg
CAD
11.418-291K-003 0,3 M 8 10 1,25 36 25 8 9 12 25 6 44 0,1
11.418-291K-004 0,4 M 10 10 1,5 36 25 8 9 15 25 6 44 0,1
11.418-291K-007 0,75 M 12 10 1,75 45 30 10 11 18 33 8 52 0,2
11.418-291K-015 1,5 M 16 30 2 52 35 14 13 24 35 10 61 0,3
11.418-291K-023 2,3 M 20 70 2,5 60 40 16 15 30 44 12 70 0,6
11.418-291K-032 3,2 M 24 150 3 72 48 19 18 36 52 14 84 1
11.418-291K-045 4,5 M 30 350 3,5 90 60 24 22 45 60 17 105 1,8
11.418-291K-070 7 M 36 410 4 109 72 29 27 54 76 22 126 3,2
11.418-291K-090 9 M 42 550 4,5 123 82 34 32 63 88 24 147 5
11.418-291K-120 12 M 48 550 5 144 94 38 37 72 104 27 168 7,6
11.418-291K-140 12 M 56 800 5,5 147 102 40 43 84 124 27 178 9,2
11.418-291K-150 12 M 64 800 6 147 102 40 43 95 124 27 178 10

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
