Üldine: 360° pööratav, tõstenurk 0°-180°,
Standard: EN 1677-1

  • Materjal: Karastatud klass 10 tears.
  • Märgistus: WLL, partiikood.
  • Standard: EN 1677-1
  • Ohutustegur: 4:1
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood WLL
tonn

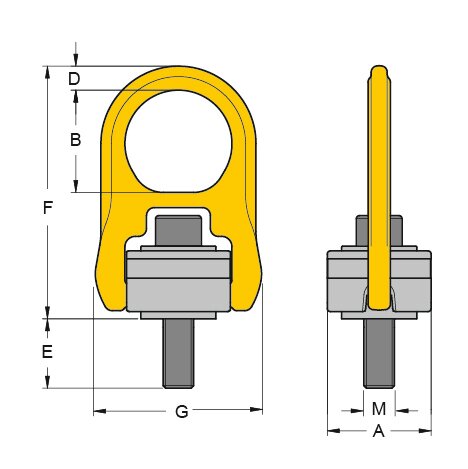

Keere Pöördemoment (Nm) A (mm) B (mm) D (mm) E mm F mm G mm Kaal
kg
CAD
11.418-203-004 0,5 M8ⅹ1.25 10 40 41 9 17 102 65 0,4
11.418-203-005 0,55 M10ⅹ1.5 16 40 41 9 11 102 65 0,5
11.418-203-005L 0,55 M10ⅹ1.5 16 40 41 9 26 102 65 0,5
11.418-203-010 1,3 M12ⅹ1.75 38 65 64 15 15 158 105 1,7
11.418-203-010L 1,3 M12ⅹ1.75 38 65 64 15 30 158 105 1,7
11.418-203-019 2,4 M16ⅹ2 81 65 64 15 20 158 105 1,8
11.418-203-019L 2,4 M16ⅹ2 81 65 64 15 35 158 105 1,8
11.418-203-021 2,7 M20ⅹ2.5 136 65 64 15 25 158 105 1,8
11.418-203-021L 2,7 M20ⅹ2.5 136 65 64 15 45 158 105 1,9
11.418-203-030 3,75 M20ⅹ2.5 136 85 79 19 25 204 134 4
11.418-203-030L 3,75 M20ⅹ2.5 136 85 79 19 45 204 134 5,2
11.418-203-042 5,25 M24ⅹ3 312 85 79 19 26 204 134 4,2
11.418-203-042L 5,25 M24ⅹ3 312 85 79 19 56 204 134 4,3
11.418-203-070 8,75 M30ⅹ3.5 637 100 100 25 81 241 160 6,6
11.418-203-110 13,75 M36ⅹ4 1 005 120 111 30 76 286 194 15
11.418-203-125 15,6 M42ⅹ4.5 1 005 120 111 30 65 286 220 16
11.418-203-135 16,9 M48ⅹ5 1 350 120 111 30 70 286 220 16
11.418-203-155 19,4 M56ⅹ5.5 1 350 138 109 34 79 308 241 19,1
11.418-203-223 27,9 M64ⅹ6 2 847 138 100 38 98 312 241 23
* Proof Load is 2.5 times rhe Working Load Limit on the 4:1 design factor.

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
Tootekood
Tõstmisviis





Tõstepunktide arv
1
2
1
2
2
2
3-4
3-4
2
3-4

Tõstenurk
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
Ebasümmeetriline
Ebasümmeetriline
  Keere WLL (ton)
11.418-203-004
M 8
0,55
1
0,55
1
0,7
0,55
1,05
0,75
0,55
0,55
11.418-203-005
M 10
0,55
1,1
0,55
1,1
0,77
0,55
1,16
0,83
0,55
0,55
11.418-203-010
M 12
1,3
2,6
1,3
2,6
1,82
1,3
2,73
1,95
1,3
1,3
11.418-203-019
M 16
2,4
4,8
2,4
4,8
3,36
2,4
5,04
3,6
2,4
2,4
11.418-203-21
M 20
2,7
5,4
2,7
5,4
3,78
2,7
5,67
4,05
2,7
2,7
11.418-203-30
M 20
3,5
7,5
3,5
7,5
5,25
3,5
7,88
5,63
3,5
3,5
11.418-203-042
M 24
5,25
10,5
5,25
10,5
7,35
5,25
11,03
7,88
5,25
5,25
11.418-203-070
M 30
8,75
17,5
8,75
17,5
12,25
8,75
18,38
13,13
8,75
8,75
11.418-203-110
M 36
13,75
27,5
13,75
27,5
19,25
13,75
28,88
20,63
13,75
13,75
11.418-203-125
M 42
15,6
31,2
15,6
31,2
21,84
15,6
32,76
23,4
15,6
15,6
11.418-203-135
M 48
16,9
33,8
16,9
33,8
23,66
16,9
35,49
25,35
16,9
16,9
