KWB

Üldist: Tõstekett, mida võib saada kahes kvaliteedi klassis: Star Alloy- lubatud töötemperatuuriga kuni 200ºC ja Star Alloy Plus -töötempetatuuriga kuni 380ºC.
Standard: EN 818-2 (kõrgendatud tõstevõime).

  • Materjal: Eriteras, tugevusklass 10
  • Märgistus: Iga meetri kohta on ühel lülil märge keti tugevusklassi kohta.
  • Pinnakate: Värvitud.
  • Standard: EN 818-2
  • Märkus: Termiliselt mitte töödelda.
  • Klass: 10

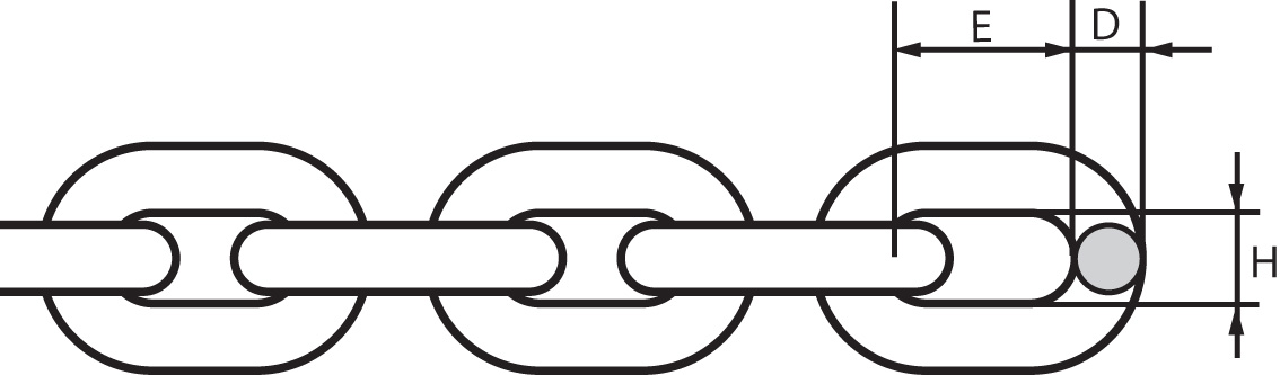

Joonis
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood Kood Diameeter (mm) WLL
tonn
Katkekoormus (kN) Katkekoormus (kP) Tüüp E (mm) H (mm) Kaal CAD
11.6570261 SA/S-6-10 6 1,4 56,5 5 761 18 8,7 0,9
11.6564962 SAP/S-6-10 6 1,4 56,5 5 761 Star Alloy Plus+ 18 9 0,9
11.6569548 SAP/S-7-10 7 1,9 77 7 852 Star Alloy Plus+ 21 10 1,2
11.6570264 SA/S-7-10 7 1,9 77 7 852 21 9,5 1,2
11.6564963 SAP/S-8-10 8 2,5 101 10 197 Star Alloy Plus+ 24 11 1,6
11.6570267 SA/S-8-10 8 2,5 100 10 197 24 10,9 1,6
11.6564964 SAP/S-10-10 10 4 157 16 009 Star Alloy Plus+ 30 14 2,5
11.6570270 SA/S-10-10 10 4 157 16 009 30 13,5 2,5
11.6564965 SAP/S-13-10 13 6,7 265 27 124 Star Alloy Plus+ 39 18 4,2
11.6570273 SA/S-13-10 13 6,7 266 27 124 39 17,5 4,2
11.6570275 SA/S-16-10 16 10 402 40 992 48 21,5 6,3
11.6564966 SAP/S-16-10 16 10 402 40 992 Star Alloy Plus+ 48 22 6,3
11.6569552 SAP/S-19-10 19 14 567 57 817 Star Alloy Plus+ 57 27 8,9
11.6570278 SA/S-19-10 19 14 567 57 817 57 26,6 8,9
11.6570281 SA/S-22-10 22 19 760 77 497 66 29,5 12
11.6569553 SAP/S-22-10 22 19 760 77 497 Star Alloy Plus+ 66 30 12
11.6514167 SAP/S-26-10 26 26,5 1 060 108 090 Star Alloy Plus+ 78 35 16
11.6514160 SA/S-26-10 26 26,5 1 060 108 090 78 35 16
*Tõsteseadmete turvategur on 1:4
