Gunnebo Industries


Mitte kuumtöödelda.





  • Trossi konstruktsioon: Sepistatud vastavalt SMS 1577, tüüp A.
  • Materjal:  Eriteras klass 8.
  • Märgistus: WLL.
  • Pinnakate: Värvitud.
  • Ohutustegur: 4:1.
  • Klass: 8
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood Kood WLL
tonn

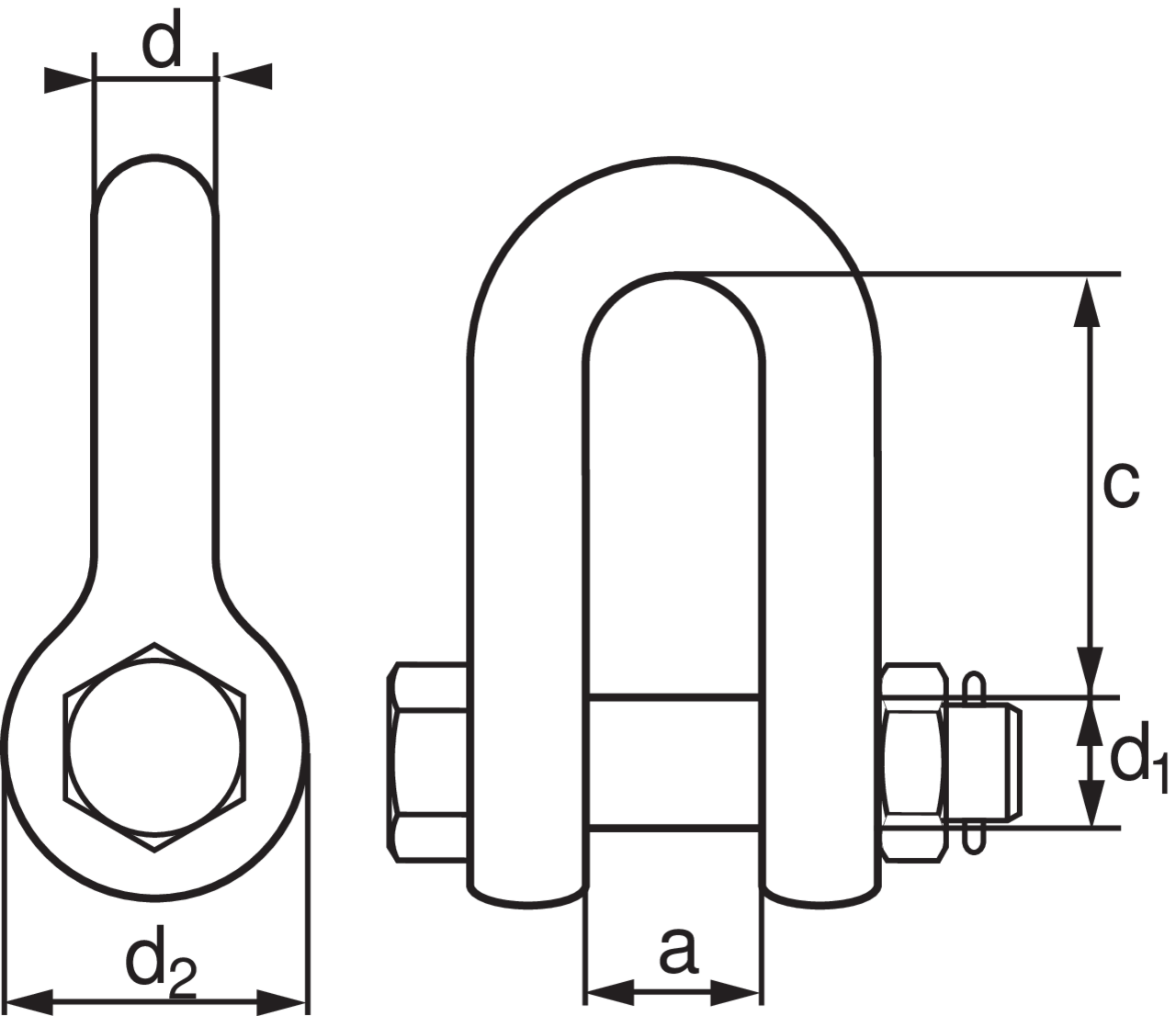

Keere d1 D2 (mm) A (mm) c* (mm) D (mm) Kaal
kg
CAD
11.30A831310 1 126 2 M10 20 15 30 8,5 0,1
11.30A831312 1 127 3,2 M12 28 20 39 11 0,2
11.30A831316 1 128 5,4 M16 33 24 52 13 0,4
11.30A831320 1 129 8 M20 42 28 65 16 0,7
11.30A831322 1 130 10,5 M22 46 30 72 18 0,95
11.30A831324 1 131 12,5 M24 50 32 78 19 1,15
11.30A831327 1 132 15,5 M27 55 36 86 22 1,75
11.30A831330 1 133 19 M30 62 40 94 25 2,5
11.30A831333 1 134 23 M33 68 44 103 28 3,2
11.30A831339 1 135 32 M39 75 48 116 32 4,5
11.30A831342 1 136 40 M42 82 52 129 35 6,7

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
