Katsekoormus: 2 x WLL.



  • Trossi konstruktsioon: : Sepistatud, kõrgekvaliteetne tõsteseekel.
  • Materjal: :  AISI 316
  • Märgistus: : WLL (välja arvatud M5).
  • Pinnakate: : Poleeritud
  • Ohutustegur: : 6:1.
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood Kood MBL
ton

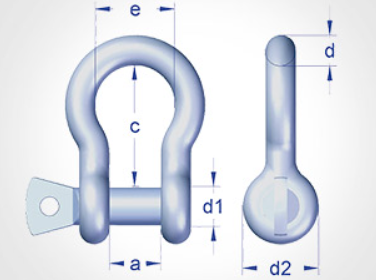

Keere d1 (mm) D2 (mm) WLL A (mm) c* (mm) e (mm) D (mm) Kaal
kg
CAD
11.39A075008S 205-S 0,4 M8 8 16 0,4 16 30 23 8 0,05
11.39A075010S 206-S 0,6 M10 10 20 0,6 20 36 27 10 0,12
11.39A075012S 207-S 0,9 M12 12 26 0,9 25 47 37 12 0,21
11.39A075016S 208-S 1,5 M16 13 33 1,5 25 47 33 13 0,34
11.39A075020S 209-S 2,5 M20 16 40 2,5 28 60 42 16 0,6
11.39A075022S 210-S 3 M22 19 48 3,0 31 71 51 19 0,98
11.39A075024S 211-S 4,5 M24 22 52 4,5 37 84 58 22 1,4
*Tolerants +/- 5%

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
