• Materjal: : Eriteras klass 8. Termiliselt mitte töödelda.
  • Märgistus: : Kood ja tugevusklass.
  • Pinnakate: : Värvitud.
  • Ohutustegur: 4:1.
  • Klass: 8
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood Kood WLL
tonn

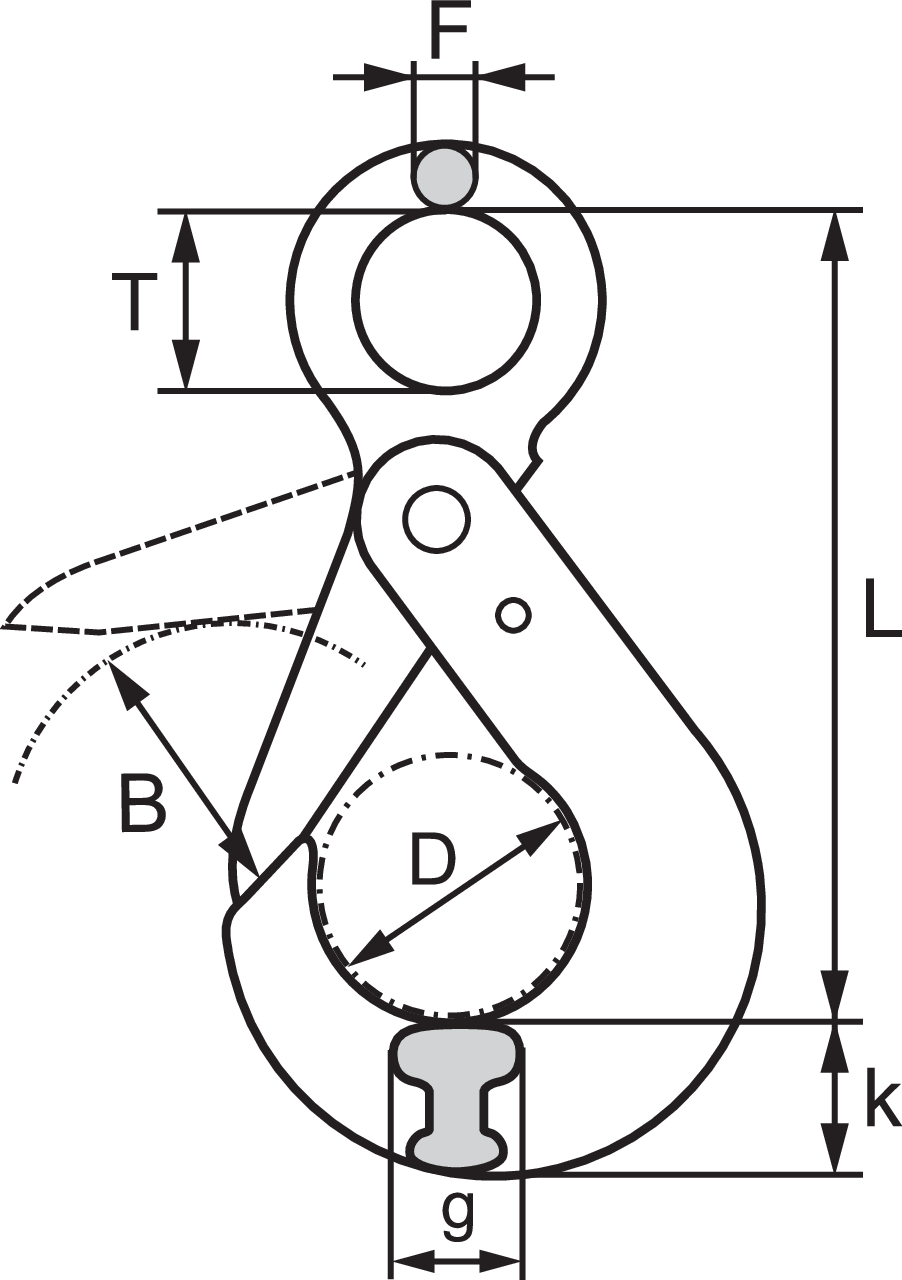

G (mm) B (mm) D (mm) F (mm) L (mm) T (mm) k (mm) Kaal
kg
CAD
11.15B506J SH-5/6-8 1,12 15 30 34 10 110 22 24 0,5
11.15B507J SH-7/8-8 2 19 37 45 10 133 30 27 0,8
11.15B508J SH-10-8 3,15 25 45 56 12 167 36 33 1,6
04.54SH13 SH-13-8 5,3 33 50 71 16 200 47 42 3,2
11.15B510/1J SH-16-8 8 35 64 88 20 251 60 46 6,1
04.54SH20 SH-18/20-8 12,5 52 80 100 21 274 64 55 7,6
04.54SH22 SH-22-8 15 53 95 113 26 314 71 64 13
11.15B513J SH-24/26 21,2 52 87 125 33 371 80 78 23
Teised mõõdud tellimisel.

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

Laadi CAD
Laadi alla
