Üldine: Iga partii on testitud koormusel, mis ületab WLL 2,5 korda. Karastatakse minimalselt 400°C juures.

  • Materjal: Termotöödeldud eriteras
  • Standard: EN 1677-4
  • Ohutustegur: 4:1
  • Klass: 10
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule

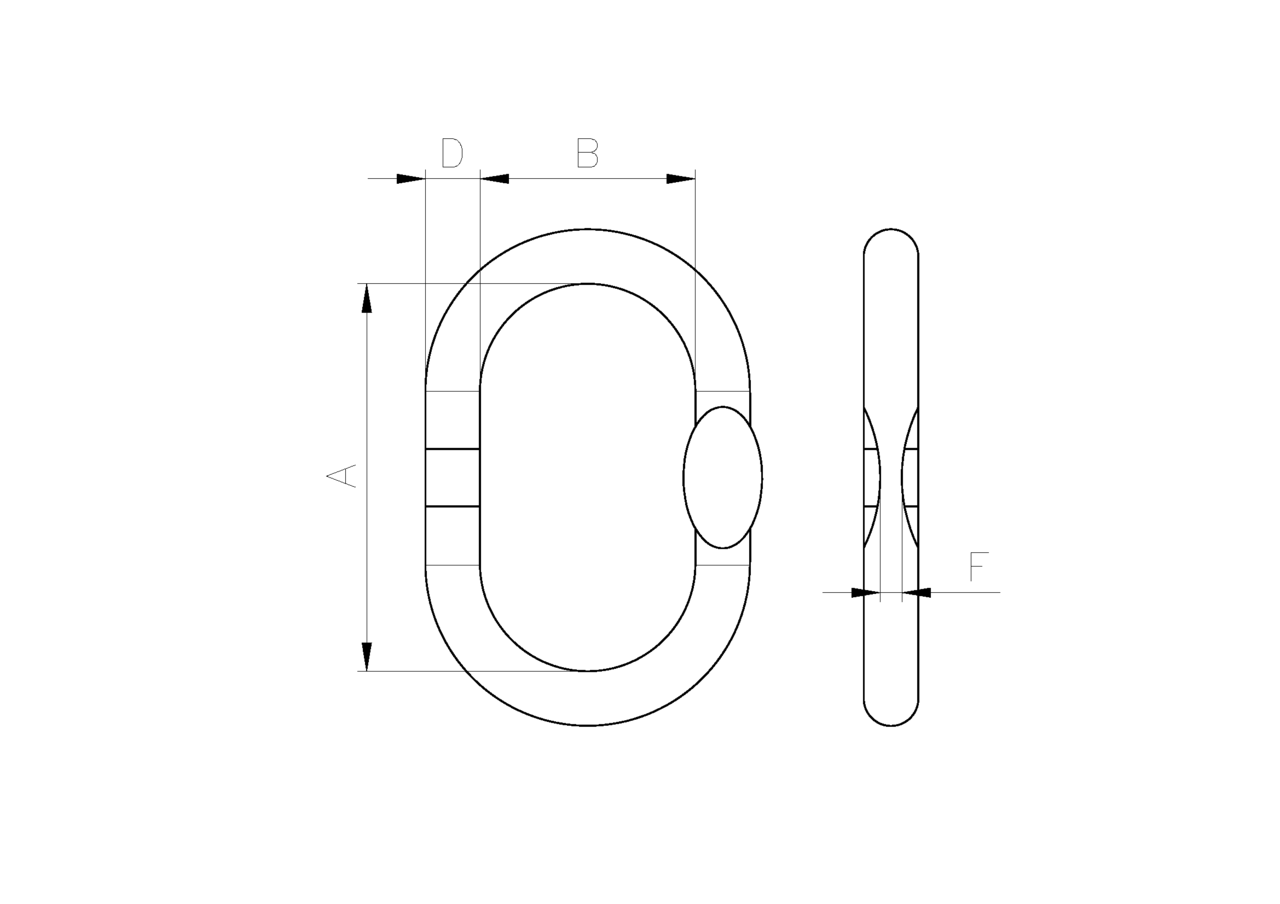

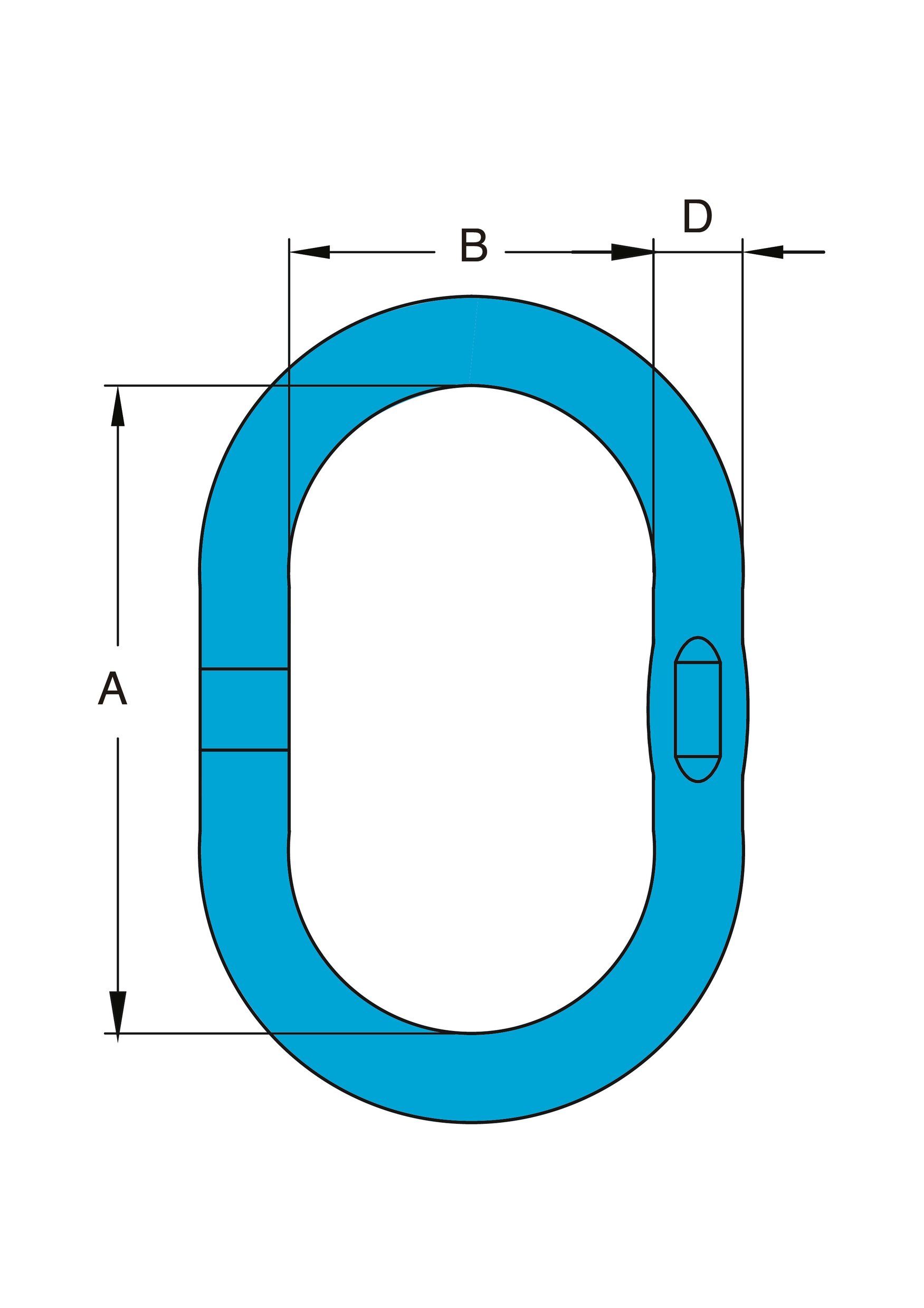

Tootekood Kood Proof Load (kN) WLLb 0-45°" (ton) Klass 10 ketile Ø (mm) 1-haaraline tropp Klass 10 ketile Ø (mm) 2-haaraline tropp A (mm) B (mm) D (mm) Kaal
kg
CAD
11.02X-002-13 BD-13 69 2,8 7,8 6 110 60 13 0,3
11.02X-002-16 BD-16 98 4 10 7,8 110 60 16 0,5
11.02X-002-19 BD-19 164 6,7 13 10 135 75 19 0,9
11.02X-002-22 BD-22 208 8,5 13 10 160 90 22 1,5
11.02X-002-28 BD-28 282 11,5 16 13 180 100 28 2,7
11.02X-002-32 BD-32 417 17,0 20 16 200 110 32 3,9
11.02X-002-36 BD-36 615 25,1 22 20 260 140 36 6,3
11.02X-002-45 BD-45 938 38,3 26 22 300 180 45 11,8
11.02X-002-50 BD-50 1 103 45,0 32 28 300 200 50 15,2
