KWB

. Termiliselt mitte töödelda.


  • Materjal: Eriteras klass 10
  • Märgistus: Kood ja tugevusklass.
  • Pinnakate: Värvitud.
  • Ohutustegur: 4:1.
  • Klass: 10
kwb GT S m/2
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood Kood WLL
tonn

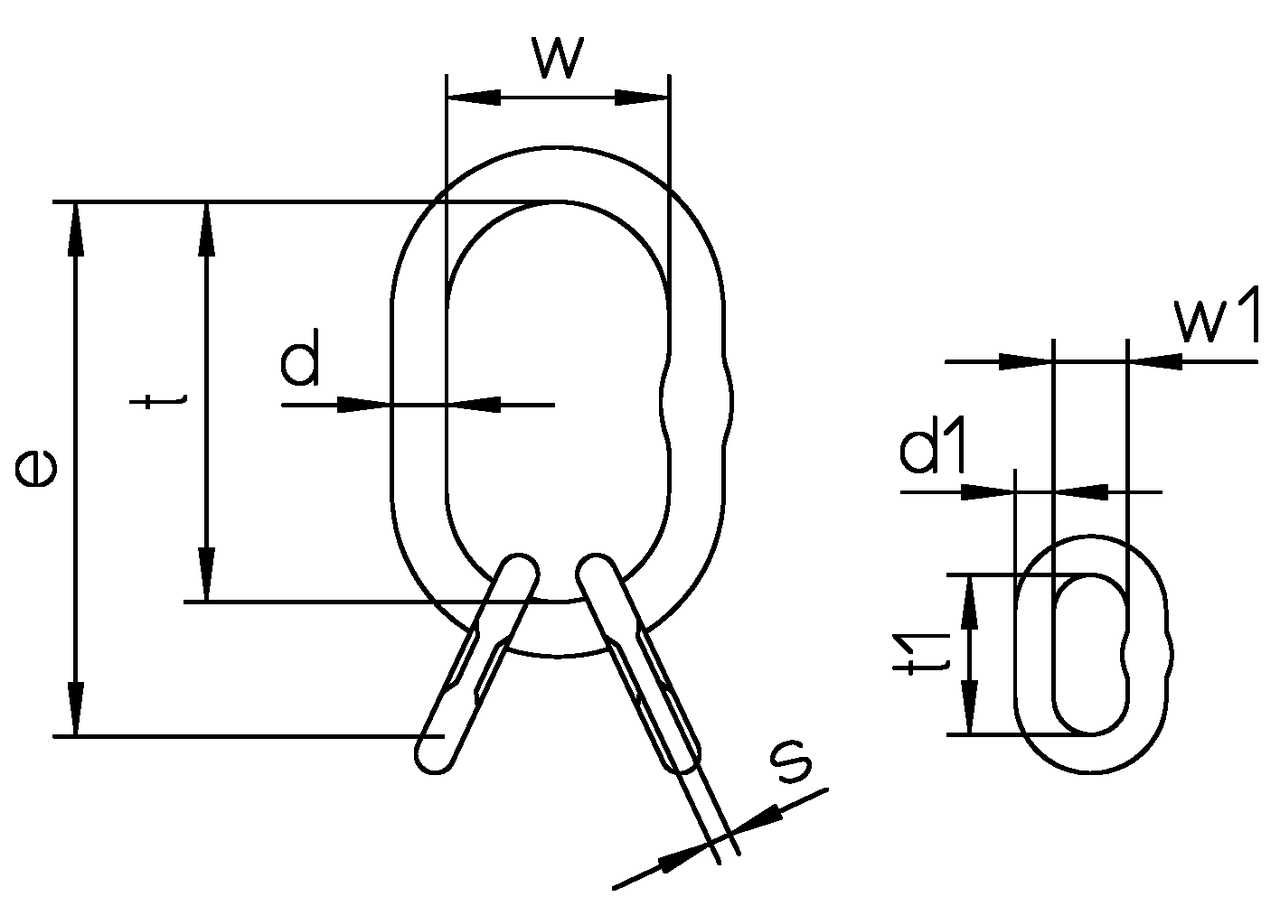

s (mm) W (mm) Kett (mm) w1 mm t1 (mm) D (mm) e (mm) t (mm) D1 (mm) Kaal
kg
CAD
11.0265153 G/S-6-10 4,2 10 75 6 25 54 19 189 135 13 1,26
11.0265154 G/S-8-10 7,6 14 90 7+8 34 70 23 230 160 17 2,32
11.0265155 G/S-10-10 9,6 14 100 10 40 85 27 265 180 20 3,68
11.0265156 G/S-13-10 14 17 110 13 50 115 33 315 200 23 6,46
11.0265157 G/S-16-10 21,2 20 140 16 65 140 36 400 260 27 10,1
11.0270033 G/S-19-10 34,1 26 190 19 70 150 50 500 350 33 22,9
11.0270042 G/S-22-10 40 - 190 22 75 170 50 520 350 36 24,8
11.0213201 G/S-26-10 56 - 200 26 80 170 60 570 400 45 41,3
