Üldine: Roostevaba tõsterõngas 1- ja 2-haaralistele kett-troppidele.

Sandard: DIN 5688-1.

  • Materjal: AISI 316 TI
  • Pinnakate: Pickled and blasted
  • Ohutustegur: 4:1.
  • Klass: 6

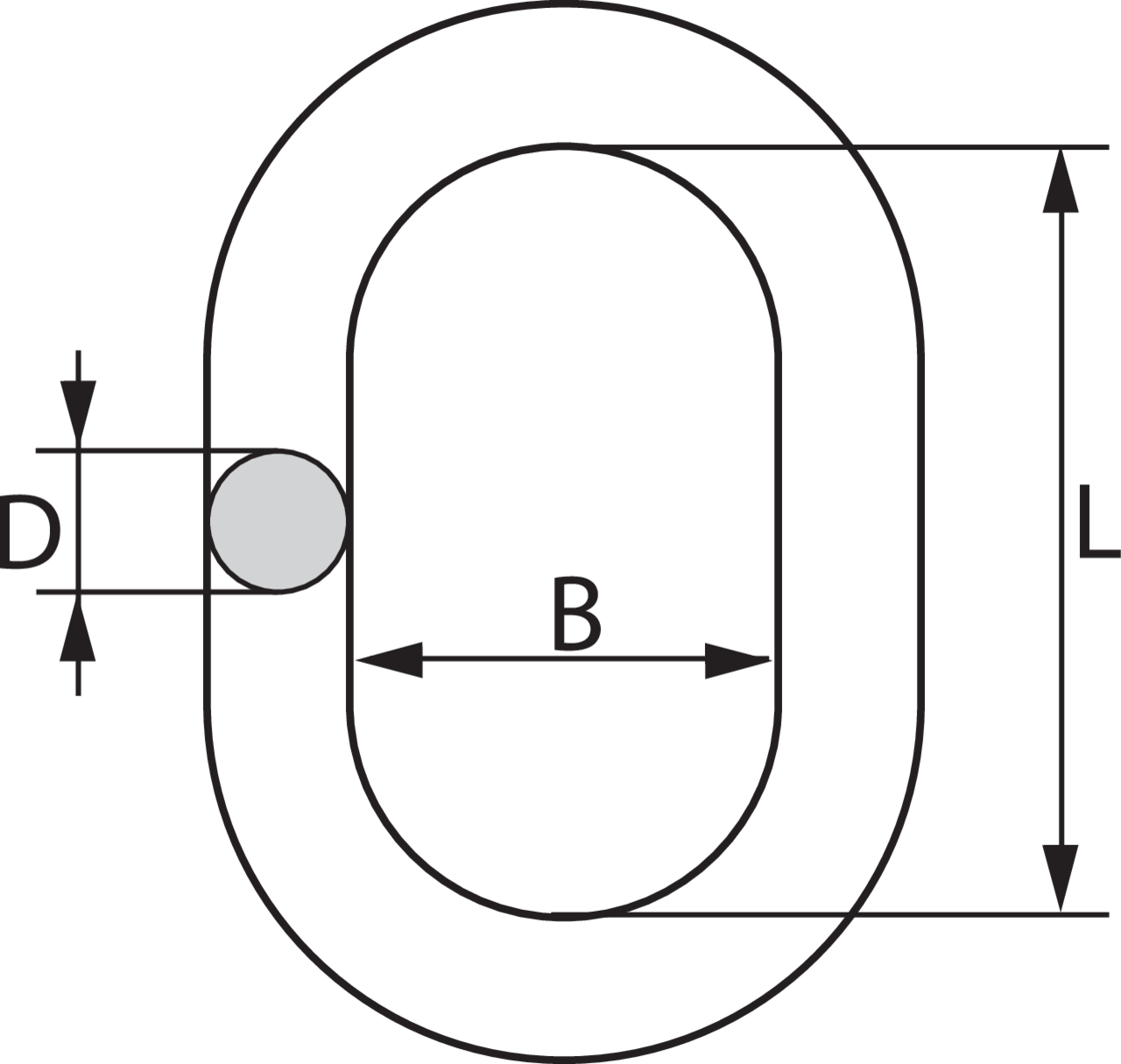

Joonis
Vali allolevast tabelist sobivaim rida, seejärel lisa toode päringule
Tootekood Kood WLL 0-45º (ton) Usable with sling hooks
up to DIN 15401 No.
For chain Ø 1-leg
mm
For chain Ø 2-leg
mm
D
mm
L
mm
B
mm
Kaal
kg
CAD
11.0450342 AWI 8-6 0,56 0,5 4 4 8 60 35 0,08
11.0450344 AWI 10-6 0,85 1,6 5 5 10 80 50 0,16
11.0450346 AWI 13-6 1,6 2,5 6/7/8 6 13 110 60 0,34
11.0450348 AWI 16-6 2,6 2,5 10 7/8 16 110 60 0,53
11.0450350 AWI 18-6 3,5 5 - 10 18 135 75 0,83
11.0450352 AWI 22-6 6,3 6 13/16 13 23 160 90 1,55
11.0450354 AWI 26-6 8,9 8,0 20 16 27 180 100 2,46
11.0450356 AWI 32-6 13,2 10 - 20 32 200 110 3,86
11.0450358 AWI 36-6 14,7 16 - - 36 260 140 6,22
11.0498994 AWI 45* 12 25 26 - 45 340 180 12,82
