JDT Theile

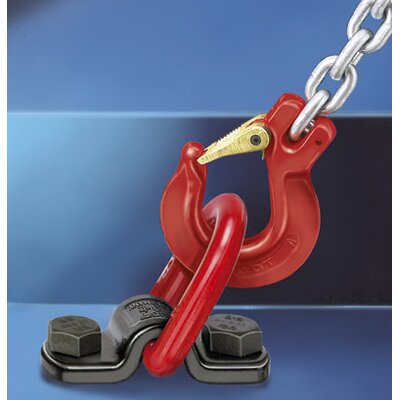

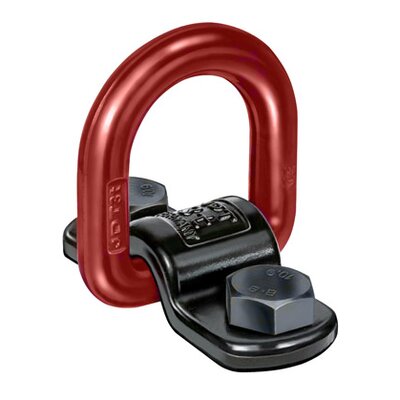

Üldist: Tõstesilm peab taluma nominaalkoormust kõigis suundades. Kasutamata olekus saab silma osa pöörata kõrvale.

  • Materjal: Silma osa- eriteras, klass 8.
  • Märgistus: WLL.
  • Pinnakate: Värvitud.
  • Märkus: Tõstesilma kinnituspind peab olema tasapinnaline ja koormus peab saama liikuda vabalt.
  • Ohutustegur: 4:1
  • Klass: 8
Kliki sobivale reale allolevas tabelis ning sisesta soovitud kogus
Tootekood Kood WLL
tonn

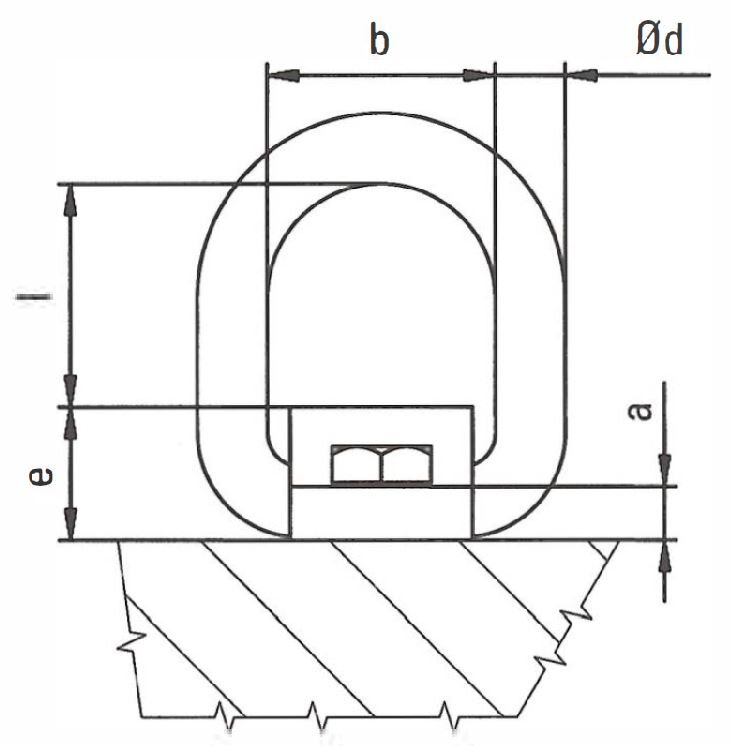

Keere* Pingutusmoment (Nm) a
mm
b
mm

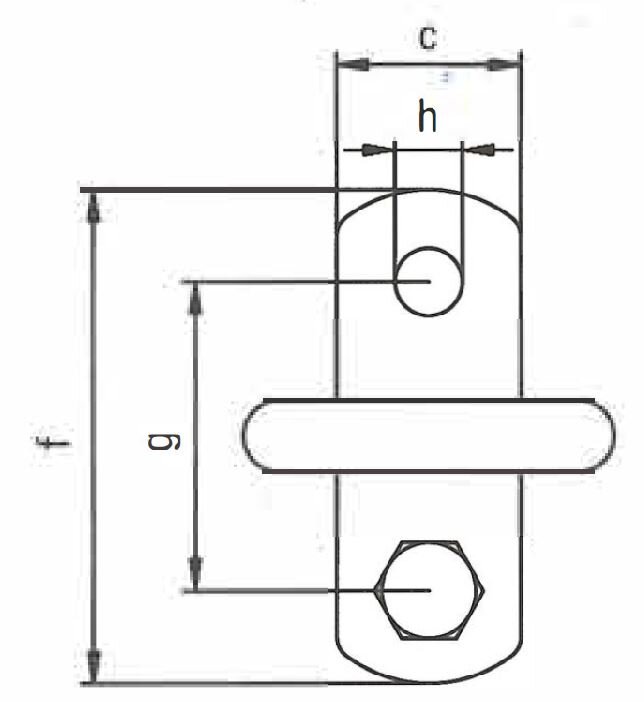

c
mm
Ø d
mm
e
mm
f
mm
g
mm
h
mm
I
mm
Kaal
kg
CAD
11.410380503200 TAPG-3 3,15 M20 210 12 56 50 18 34 130 90 21 51 1,08
11.410380505200 TAPG-5 5,3 M24 290 15 67 60 22 42 160 110 25 63 2,04
11.410380508200 TAPG-8 8 M27 550 20 80 70 26 55 190 130 28 67 3,58
* Poldi tugevusklass 8.8.

CAD fail

CAD faili alla laadimiseks palun valige vastav toode ülalolevast tabelist ning vajutage "Laadi CAD" nupule. Peale CAD faili laadimist saate selle alla laadida.

To download CAD files, you must provide a valid e-mail address

Fetching the CAD file...
WLL (ton)

sumbol_ey2_90

Eye_Straight

Eye_2-Part

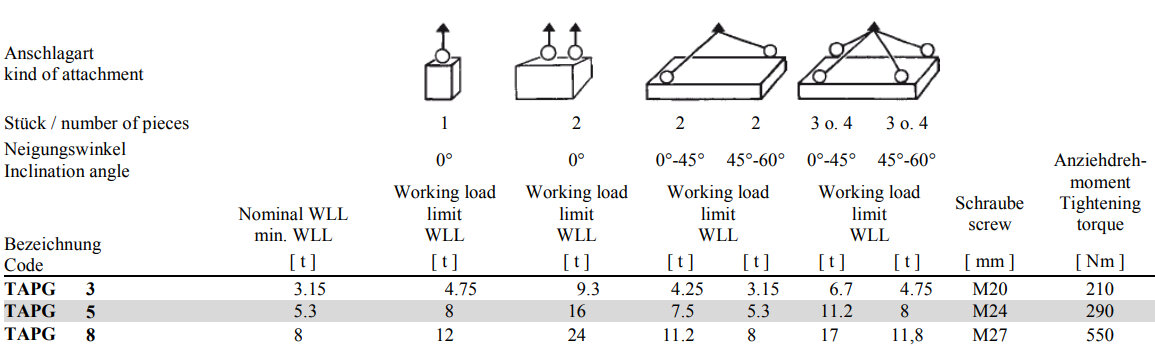

3.15 4.75 4.25
5.3 8 7.1
8 12 11.2
